Hva er en diafragmakobling i Ghanas industrielle drivsystemer?

Hva er en diafragmakobling i Ghanas industrielle drivsystemer?

A membrankobling er en mekanisk enhet installert mellom to akselender i et industrielt drivsystem for å overføre rotasjonsmoment samtidig som det tillater en grad av vinkel-, parallell- eller aksialforskyvning mellom dem. I stedet for å stole på gummiinnsatser eller elastomere hylser, bruker koblingen en tynn, konturformet metallskive, referert til som membranen, som bøyer seg litt for å imøtekomme feiljustering mens resten av enheten opprettholder en stiv metall-til-metall-forbindelse. Dette plasserer designet innenfor den bredere gruppen av ikke-elastiske fleksible koblinger, der kompensasjon skjer gjennom relativ bevegelse eller klaring mellom stive komponenter i stedet for gjennom elastisk materialdeformasjon. Innenfor Ghanas industrielle drivsystemer, inkludert de som finnes på gruveanlegg, sementfabrikker og pumpestasjoner, støtter denne konstruksjonen konsekvent dreiemomentlevering under jevne rotasjonshastigheter og konstant belastning, forhold som beskriver en stor andel av kontinuerlig drift av industrimaskineri.

Siden membranen er laget utelukkende av metall, er det ingen gummikomponent utsatt for gradvis herding eller sprekker fra varme- og oljeeksponering over tid. Dette gir koblingen relativt høy torsjonsstivhet, noe som betyr at det oppstår svært liten vridning mellom drivsiden og den drevne siden under drift, en karakteristikk som betyr noe når nøyaktig rotasjonstid mellom tilkoblet utstyr kreves på tvers av drivsystemer som opererer i krevende industrielle miljøer.

Hvordan skiller MPJ-type membrankobling med mellomaksel fra standarddesign?

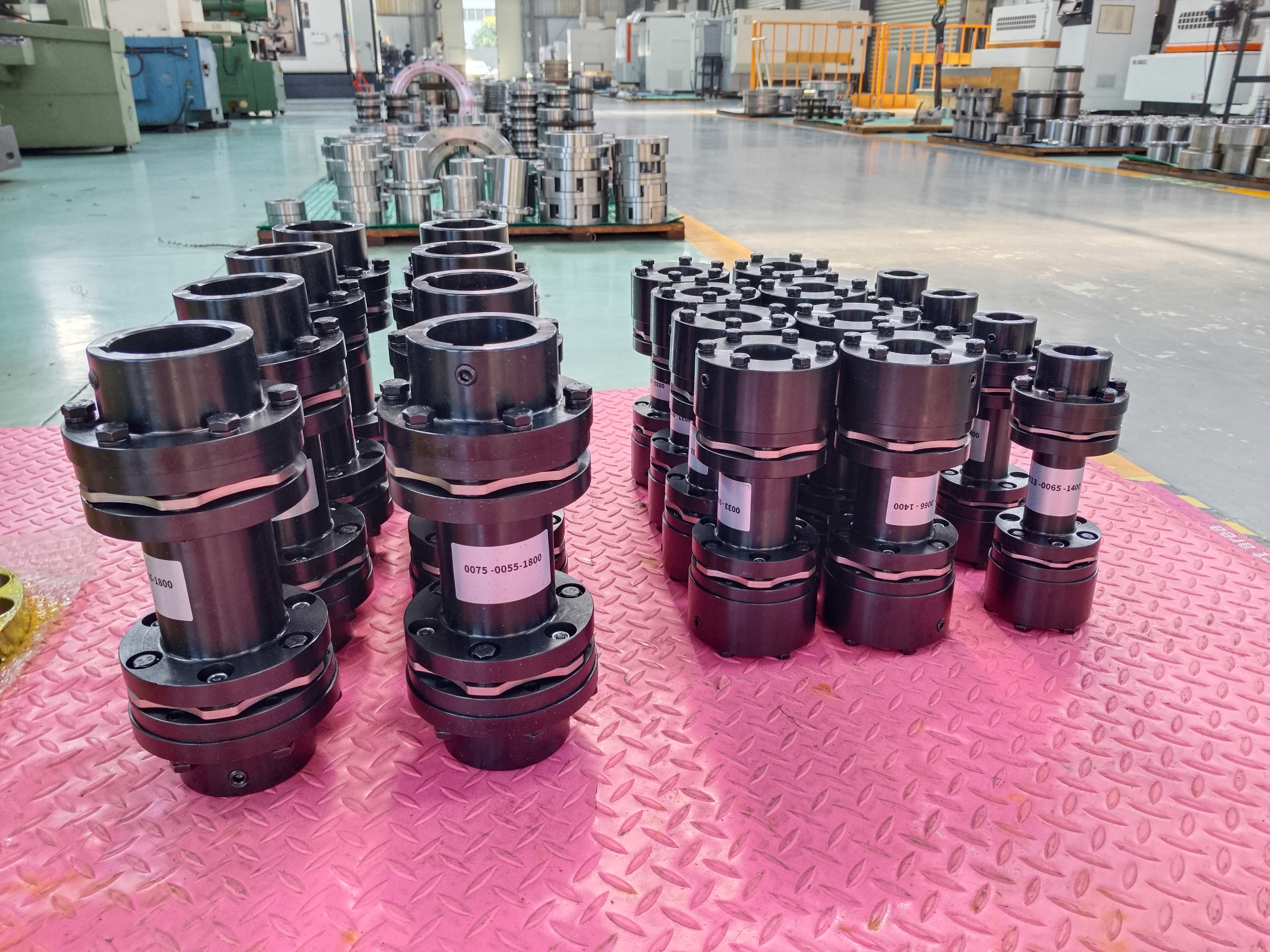

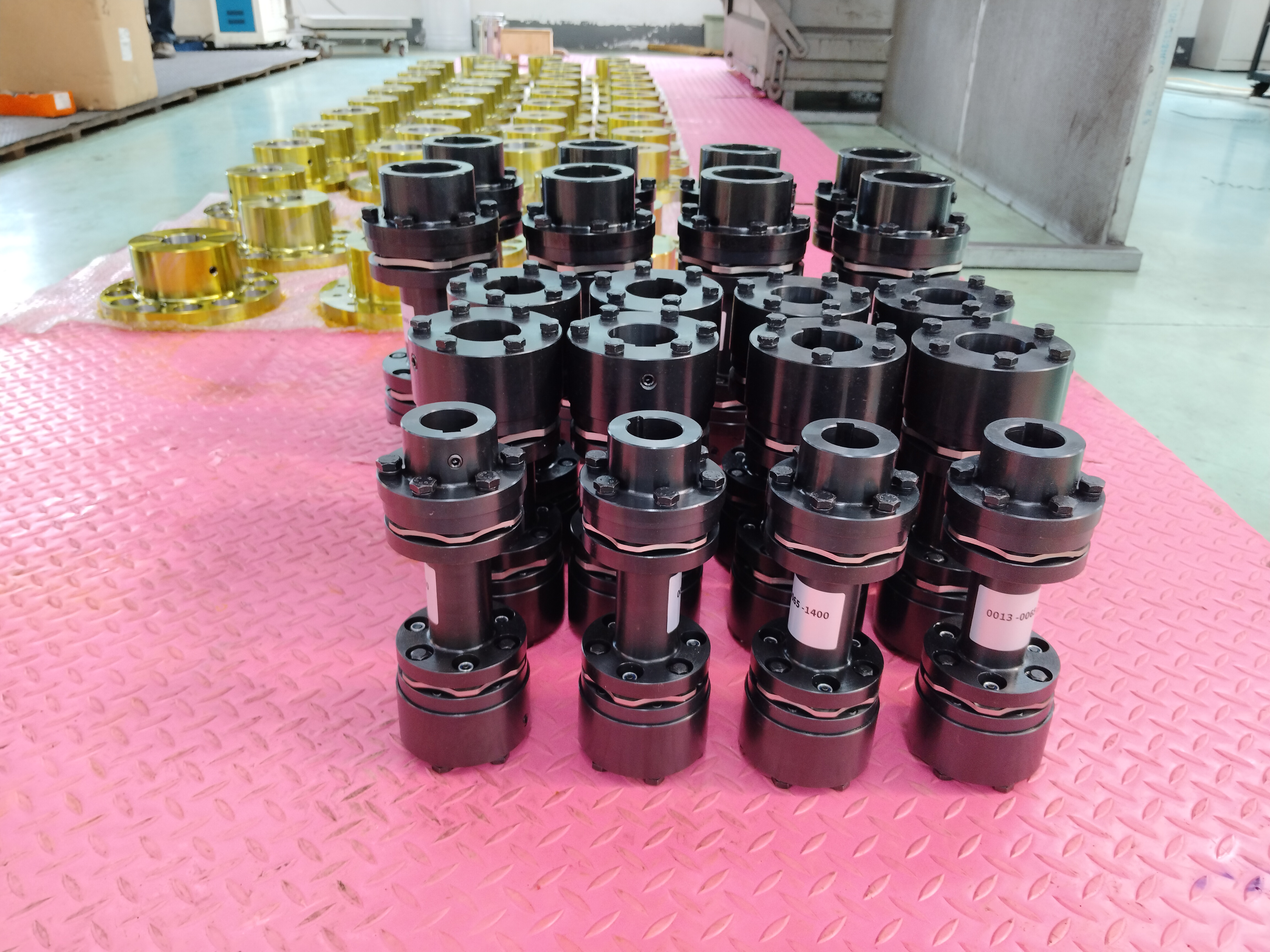

Blant membrankoblingsvarianter som brukes i industrielle drivsystemer, dekker MPJ-type membrankobling med mellomaksel, bygget etter Q/YP 21002X-2018-spesifikasjonen, et spesifikt ingeniørbehov: overføring av dreiemoment over en lengre avstand mellom to utstyrsdeler som ikke kan plasseres tett sammen. I stedet for å koble to membranenheter direkte nav til nav, setter denne utformingen inn en mellomaksel med høy styrke mellom to membranenheter, en montert nær drivutstyret og en nær det drevne utstyret. Dette arrangementet gjør at koblingen kan spenne over et betydelig installasjonsgap samtidig som den korrigerer for diagonal, aksial og parallell forskyvning som utvikler seg over dette spennet på grunn av fundamentavvik eller termisk akselvekst.

Sammenlignet med slangefjærkoblinger, som bruker et kveilet metallfjærelement viklet gjennom rillede navetenner for å overføre dreiemoment og absorbere noe støt, er MPJ-membrandesignen avhengig av en membranmontasje av helt metall i stedet for en fjær-og-spor-mekanisme. Denne strukturelle forskjellen bidrar til en spesielt stiv torsjonsrespons og gunstig dynamisk balanseoppførsel, siden det ikke er noe løst fjærelement som kan skiftes under sentrifugalkraft ved høyere rotasjonshastigheter. Resultatet er stabil dreiemomentoverføring selv når akselhastigheten øker, sammen med redusert mekanisk belastning som overføres til lagre og hus, og en lavere tendens til vibrasjon under kontinuerlig drift.

Hvilken rolle spiller mellomakselen i langdistanse kraftoverføring?

Den mellomliggende akselen fungerer som et stivt forbindelseselement mellom de to membransammenstillingene, og lengden velges i henhold til den fysiske avstanden mellom det drivende og det drevne utstyret i drivsystemet. I applikasjoner som transportbånddrivsystemer på malmbehandlingssteder eller pumpearrangementer der motoren sitter et stykke fra den drevne enheten på grunn av krav til utforming eller sikkerhetsavstand, lar denne akselen dreiemoment bevege seg over dette gapet uten at motoren og pumpen må sitte rett ved siden av hverandre. Fordi selve akselen er produsert av høyfast legert stål og dimensjonert for å motstå bøyning under dreiemomentbelastning, opprettholder den retthet over spennet, noe som igjen hjelper membranenhetene i hver ende med å utføre feiljusteringskompensasjonsfunksjonen etter hensikten i stedet for å kompensere for en bøyd eller underdimensjonert aksel.

Hvorfor er diagonal, aksial og parallell forskyvning viktig i installasjoner med store spenn?

Over et langt installasjonsspenn kan små variasjoner i fundamentsetting, termisk ekspansjon av akselen under driftstemperatur eller mindre feil under innledende innretting samle seg til forskyvning som ville være vanskelig å absorbere for en kort, direkte kobling. Membransammenstillingene som er plassert i hver ende av den mellomliggende akselen bøyer seg uavhengig for å korrigere for den spesifikke typen forskyvning som forekommer ved deres respektive koblingspunkt, enten denne forskyvningen er vinkel, aksial eller en kombinasjon av begge. Denne distribuerte kompensasjonstilnærmingen er en del av grunnen til at designet passer til installasjoner med store spenn der et enkelt koblingspunkt ellers ville vært under overdreven bøyespenning.

Hvilke materialer og produksjonstrinn er involvert i å produsere disse koblingene?

Membranskivene er vanligvis produsert av rustfritt stål eller varmebehandlet legert stål, materialer valgt for deres evne til å bøye seg gjentatte ganger gjennom mange driftssykluser uten å utvikle tretthetssprekker. Produksjon involverer vanligvis presisjonsstempling eller laserskjæring for å danne membranprofilen, etterfulgt av en kontrollert varmebehandlingsprosess som setter de mekaniske egenskapene som trengs for langsiktig bøyningsytelse. Navkomponenter og den mellomliggende akselen er maskinert av karbonstål eller legert stål og boret til akseldiameter med stramme toleranser, siden selv mindre unøyaktigheter i boringen kan introdusere vibrasjoner når enheten roterer med driftshastighet i et industrielt drivsystem.

Hvilke ytelsesegenskaper bør forventes fra denne koblingstypen?

Fordi membranenheten overfører dreiemoment gjennom kontinuerlig metall-til-metall-kontakt i stedet for glidende eller gripende overflater, forblir tilbakeslaget nær null gjennom hele koblingens levetid. Torsjonsstivheten er relativt høy, noe som betyr at koblingen vrir svært lite under belastning, noe som støtter applikasjoner der rotasjonstimingen mellom tilkoblede aksler må forbli konsistent, for eksempel generatordrivaksler i kraftstasjoner eller presisjonsdoseringspumpedrift. Dynamisk balanseringsytelse har også en tendens til å være gunstig, siden helmetallkonstruksjonen unngår massefordelingsuregelmessighetene som kan oppstå med fjærbaserte eller elastomere design ved høyere rotasjonshastigheter.

Hvor brukes disse koblingene i Ghanas industrielle drivsystemer?

Ghanas gruvesektor, inkludert gull- og manganoperasjoner, involverer ofte transport- og knusedriftsarrangementer der motorplassering er diktert av strukturell utforming snarere enn nærhet til det drevne utstyret, noe som gjør mellomakselkoblingsdesign til en praktisk passform for å koble disse adskilte komponentene i et større drivsystem. Sementproduksjonsanlegg bruker lignende koblingsarrangementer med lang spenn i ovnsdrivtog, der termisk ekspansjon langs aksellengden under kontinuerlige fyringssykluser krever at membranenhetene korrigerer for forskyvning som utvikler seg gradvis under drift.

Kraftproduksjonsanlegg, inkludert termiske og vannkraftverk, bruker membrankoblinger med mellomliggende aksler for å koble turbiner til generatorer plassert i en fast avstand fra hverandre innenfor krafthusets layout. Vannbehandlings- og vanningspumpeinstallasjoner bruker også denne koblingstypen der pumpe- og motorplassering er atskilt av strukturelle eller vedlikeholdskrav, slik at dreiemomentet kan bevege seg over gapet mens membranseksjonene håndterer eventuelle resulterende feiljusteringer ved hvert koblingspunkt.

Hva bør vurderes før du velger og installerer denne koblingstypen?

Valget begynner med å bekrefte moment- og rotasjonshastighetskravene til det tilkoblede utstyret mot koblingens nominelle kapasitet, sammen med måling av det faktiske installasjonsspennet slik at mellomaksellengden kan spesifiseres korrekt for det aktuelle drivsystemet. Akselboringsdiameter og kilespordimensjoner på både drivsiden og den drevne siden må samsvare nøyaktig med koblingsnavene, siden en dårlig tilpasset kobling kan introdusere vibrasjon uavhengig av hvor godt selve membranenheten er vurdert for bruken.
