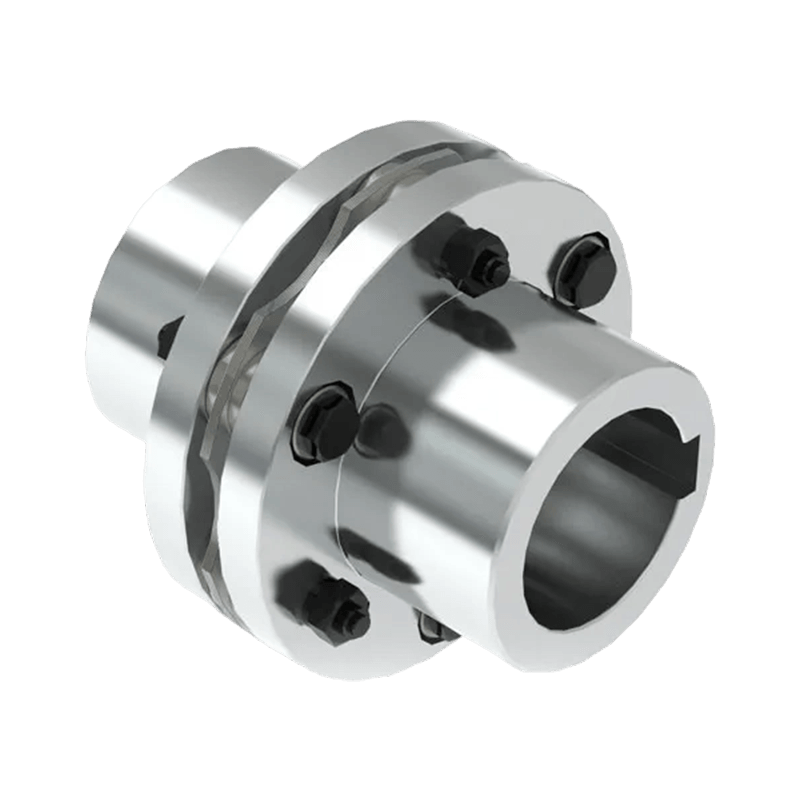

DMA enkel type elastisk membrankobling
DMB Type Nøkkeltilkobling Enkel Type Elastisk membrankobling (Q/YP 22004X-2018) er en høyytelses metallelastisk transmisjonskomponent designet for presisjons-momentoverføringssystemer. Den tar i bruk en enkelt membranstruktur kombinert med en nøkkelkoblingsdesign, som muliggjør pålitelig dreiemomentoverføring samtidig som den effektivt kompenserer for aksiale, vinkelmessige og begrensede radielle feiljusteringer gjennom den elastiske deformasjonen av metallmembraner med høy styrke. Denne strukturen sikrer høy torsjonsstivhet og stabil dynamisk ytelse under høyhastighets driftsforhold.
Med sin kompakte struktur, overføringsegenskaper med null tilbakeslag og smørefri drift, er DMB-koblingen allment egnet for industrielle felt som krever høy presisjon og pålitelighet, som servosystemer, presisjonsmaskineri, metallurgisk utstyr og kraftoverføringssystemer. Dens robuste design forbedrer driftsstabiliteten samtidig som den reduserer vedlikeholdskravene og øker langsiktig levetid.
- Produktparametere
- Send melding
TEKNISKE PARAMETRE

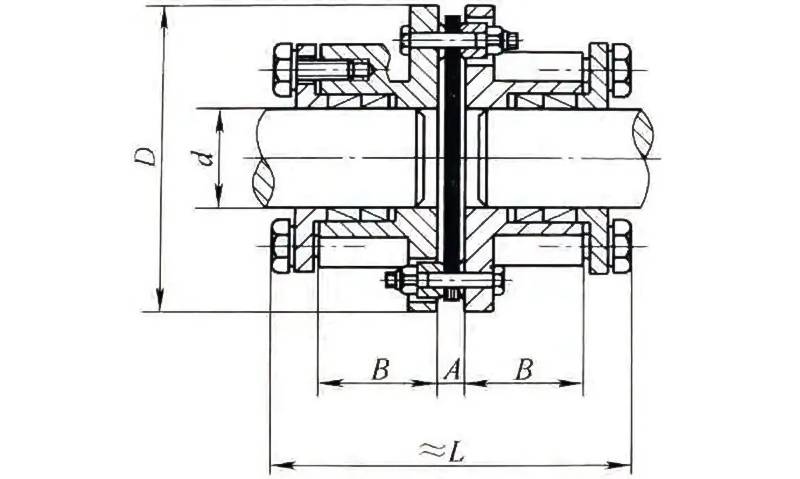

Grunnparametre og hoveddimensjoner for MPJ-membrankoblingen med mellomakselen
| Type | Hull diameter d | D/mm | L/mm | A/mm | B/mm | Messe /kg | Tillatt hastighet [n]/(r.min) | Nominell dreiemoment T/N·m | Tillatt kompensasjon | |
| Vinkel/(°) | Aksel/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China DMA enkel type elastisk membrankobling Manufacturers and DMA enkel type elastisk membrankobling Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Våre hovedprodukter er tannkobling, elastisk hylsesøylestiftkobling, elastisk søylestiftkopling, girkobling med elastisk stift, en universalkobling, dekkkobling, kjevekobling, stjernekobling, membrankobling, trommelkobling og gitterkobling, Oldham-koblingen, GL-kopling, flenskjedekobling, GL-kobling. og en sikkerhetskobling, og så videre. Vårt firma påtar seg også en rekke ikke-standard koblingsdesign og produksjon.
Nytt verksted dekker et areal på ca. 16463,52 m². tungt verksted 5.500 M2, Presisjonsverksted 4.600m², kontorbygg og gymsal 2000 M2, Spisesal 500m², Lager 1000m², Veier, grøntanlegg, parkeringsarealer 3563 M2.
Se mer
Våre hovedprodukter er tannkobling, elastisk hylsesøylestiftkobling, elastisk søylestiftkopling, girkobling med elastisk stift, en universalkobling, dekkkobling, kjevekobling, stjernekobling, membrankobling, trommelkobling og gitterkobling, Oldham-koblingen, GL-kopling, flenskjedekobling, GL-kobling. og en sikkerhetskobling, og så videre. Vårt firma påtar seg også en rekke ikke-standard koblingsdesign og produksjon.
Nytt verksted dekker et areal på ca. 16463,52 m². tungt verksted 5.500 M2, Presisjonsverksted 4.600m², kontorbygg og gymsal 2000 M2, Spisesal 500m², Lager 1000m², Veier, grøntanlegg, parkeringsarealer 3563 M2.
