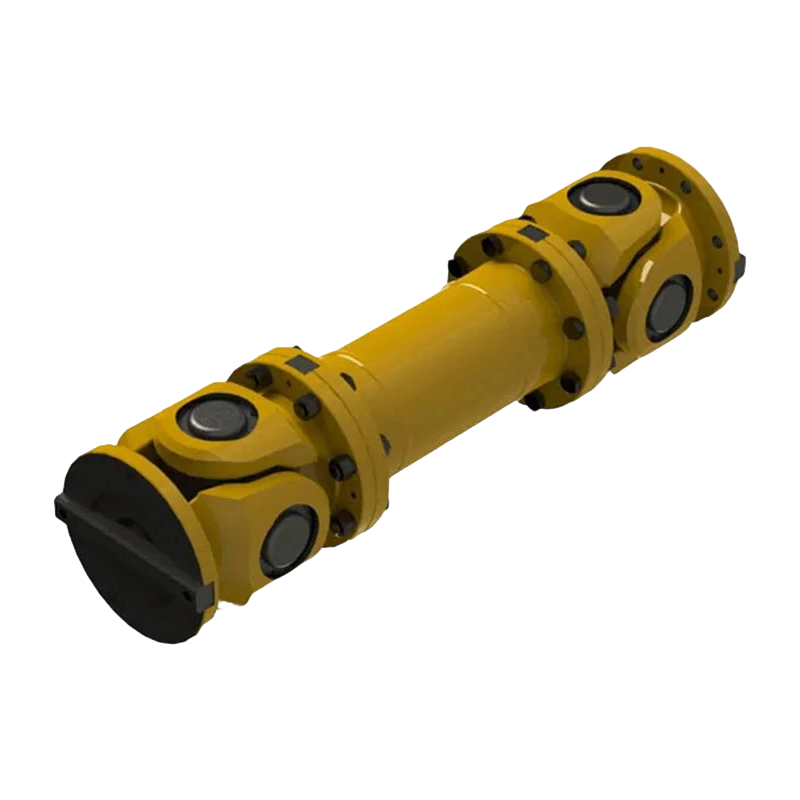

SWC-WF type stor universalkobling uten ekspansjonsflens

Name: SWC-WF type stor universalkobling uten ekspansjonsflens
Rating: 5 (99 reviews)

SWC-WF-serien Flensløs universalskjøt oppnår svært effektiv kraftoverføring under faste akselavstandsforhold gjennom en presis universalleddkonfigurasjon. Dens kjerneflensløse design forbedrer den generelle vridningsstivheten til transmisjonssystemet betydelig. Dette produktet kan fleksibelt kompensere for akselens feiljusteringsvinkler på 5° til 15°, og effektivt redusere krafttapet under drift ved å optimere dreiemomentoverføringseffektiviteten og redusere intern spenningskonsentrasjon betydelig. Dette gir ekstremt jevn og kontinuerlig drift for store industrielle overføringskjeder.

Når det gjelder spesifikasjoner, viser denne koblingen ekstremt sterk bæreevne, med en rotasjonsdiameter fra 620 mm til 1200 mm, et nominelt dreiemoment på opptil 12 000 kN·m og et utmattingsmoment på opptil 7200 kN·m. Dens nøye utvalgte materialer og ekstremt høye produksjonspresisjon gjør den allment anvendelig i metallurgisk valsing, gruveknusing og stort heiseutstyr. Med sin overlegne langsiktige holdbarhet og forenklede struktur som ikke krever noen forskyvningskompensasjon, har den blitt et ideelt valg for moderne tungindustri som søker høy pålitelighet og kompakte transmisjonsløsninger.

Kontakt oss

PDF-nedlasting

PREV: SWC-CH type lang ekspansjonssveis universalkobling
NESTE: HN type glidekobling

Produktparametere

Send melding

TEKNISKE PARAMETRE

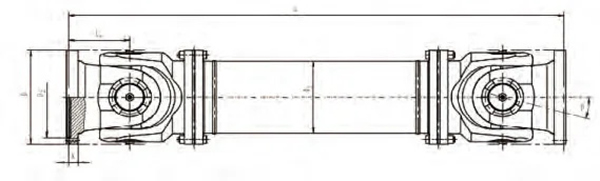

Grunnpameter og hoveddimensjoner av WF-type stor universalkobling uten ekspansjonsflens

Type	Rotasjonsdiameter D/mm	Nominelt dreiemoment Tn/kN.m	Tretthetsmoment Tf/ kN.m	Lagerlevetidsfaktor L	Aksevinkel β/(°)	Dimensjon /mm
						L _min			D₁ (Js11)	D₂ (H7)	D3	L _m			nx φd	k
						β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620WF	620	1600	960	0,21×10⁶	5°	2140	2220	2260	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10⁶	10°
		1220	730	0,13×10⁶	15°
SWC680WF	680	2180	1310	0,51×10⁶	5°	2250	2350	2390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10⁶	10°
		1640	980	0,32×10⁶	15°
SWC740WF	740	2800	1680	1,18×10⁶	5°	2500	2626	2660	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10⁶	10°
		2100	1260	0,75×10⁶	15°
SWC780WF	780	3300	1980	1,73×10⁶	5°	2600	2740	2800	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10⁶	10°
		2500	1500	1,06×10⁶	15°
SWC840WF	840	4100	2460	3,63×10⁶	5°	2840	2920	2980	775	680	660	460	480	495	24×φ39	100
		3580	2150	3,11×10⁶	10°
		3100	1860	2,23×10⁶	15°
SWC920WF	920	5390	3230	9,02×10⁶	5°	3020	3120	3180	855	730	750	500	525	540	24×φ39	110
		4700	2820	8,12×10⁶	10°
		4050	2430	5,62×10⁶	15°
SWC1000WF	1000	6900	4140	18,2×10⁶	5°	3270	3350	3430	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3×10⁶	10°
		5200	3120	12,2×10⁶	15°
SWC1100WF	1100	9200	5500	46,0×10⁶	5°	3660	3740	3840	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10⁶	10°
		6900	4140	30,3×10⁶	15°
SWC1200WF	1200	12000	7200	110×10⁶	5°	3930	3990	4110	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10⁶	10°
		9000	5400	74×10⁶	15°
