Hvordan måle hardheten til tynne nitrerte lag: Hvorfor UCI Ultrasonic Hardness Testers er industristandarden

Nitrering er en vanlig overflateforsterkende prosess innen maskinproduksjon, presisjonsformer og komponentbearbeiding. Det er også mye brukt på kraftoverføringsdeler som gir, aksler og fleksible akselkoblinger . Prosessen danner et tynt, tett, ultrahardt nitrert lag på arbeidsstykkets overflate, noe som forbedrer slitestyrke, utmattelsesbestandighet og korrosjonsbestandighet.

Det nitrerte laget er tynt og hardt. Typisk tykkelse er bare 0,1-0,5 mm, og overflatehardheten kan overstige 1000 HV. Å måle hardheten til et så tynt lag, og kontrollere nitreringskvaliteten nøyaktig, har lenge vært en kjerneutfordring i varmebehandlingsindustrien. Tradisjonelt testutstyr er utsatt for forvrengte data og kan skade arbeidsstykker. Testing av nitrerte deler med en UCI ultralyd hardhetstester har derfor blitt standardløsningen. Den er mye brukt for ikke-destruktiv hardhetstesting av ferdige nitrerte produkter og for hardhetstesting på stedet i kvalitetskontroll.

I. Kjernesmertepunkter ved tradisjonell hardhetstesting for nitrerte deler

1. Innrykk for dype, trenger gjennom det nitrerte laget og forvrenger dataene

Konvensjonelle Rockwell og Benchtop Vickers testere påfører høy belastning og etterlater dype fordypninger. De slår enkelt gjennom det tynne herdede laget inn i grunnmaterialet. Avlesningen er da en blandet hardhet av det nitrerte laget og substratet, som ikke gjenspeiler den sanne hardheten til den nitrerte overflaten. Dette fører til prosessfeilvurderinger og feilaktige inspeksjonsresultater, og den oppfyller ikke inspeksjonsstandardene for presisjonsnitrerte deler.

2. Destruktiv testing som ikke kan beskytte ferdige arbeidsstykker

Nitrerede deler er for det meste ferdigbearbeidede produkter med strenge krav til overflatefinish og integritet. Tradisjonell hardhetstesting er semi-destruktiv eller destruktiv og etterlater synlige fordypninger. Dette kan skade delens utseende og ytelse, og presisjonskomponenter som f.eks girkobling tannflanker, tapper og akseltapper kan til og med kasseres. Som et resultat er kun prøvetakingskontroll mulig. 100 % batchinspeksjon av ferdige produkter kan ikke oppnås, noe som etterlater et stort gap i kvalitetskontrollen.

3. Begrenset anvendelighet: komplekse og uregelmessige arbeidsstykker kan ikke testes på stedet

Benktopphardhetstestere er klumpete og krever at prøver tas til et laboratorium. Store former, lange skaft og tunge fleksibel metallkobling komponenter kan ikke testes som en helhet. Leeb-testere er sterkt påvirket av arbeidsstykkets tykkelse, overflatekrumning og overflateruhet, så dataene deres varierer og repeterbarheten er dårlig. Kanter og hjørner, tannrøtter, indre boringer og buede overflater er vanskelig å teste pålitelig, så disse metodene kan ikke dekke ulike produksjonsbehov.

II. Kjernefordeler med ultralydhardhetstestere for nitrerte deler

1. Mikroinnrykkpresisjon, spesielt egnet for tynne nitrerte lag

Ultralydhardhetstestere fungerer etter UCI-prinsippet (Ultrasonic Contact Impedance). Inntrykket er ekstremt lite og grunt, så det trenger ikke inn i det herdede laget. Testeren fanger opp den sanne hardheten til den nitrerte overflaten og løser det langvarige problemet med å teste tynne nitrerte lag nøyaktig.

Instrumentet konverterer mellom hardhetsskalaer som HV og HRC. Lag-for-lag-testing med fast punkt gir også en hardhetsgradient fra overflaten til underlaget. Dette viser nitreringsdybden og jevnheten til nitreringen, og gir bedrifter nøyaktige data for å optimalisere nitreringsvarmebehandling og justere produksjonsprosesser.

2. Ikke-destruktiv testing av ferdige nitrerte produkter

Dette er en mikroskadet, ikke-destruktiv testenhet. Etter testing viser overflaten nesten ingen synlige merker, og den ferdige nitrerte strukturen og presisjonen er uskadd. Det er ikke nødvendig å kutte eller slipe prøver fra arbeidsstykket. Ferdige former, gir, hydrauliske deler, akseldeler, og kobling komponenter kan settes direkte i montering etter testing. Metoden passer både batchprøvetaking og 100 % inspeksjon av ferdige produkter, og den reduserer produksjonstap og inspeksjonskostnader betraktelig.

3. Bærbar og effektiv, støtter testing på stedet

Instrumentet har en lett kropp og en kompakt, fleksibel sonde, så det er ikke begrenset av plassbehovet til benketopputstyr. Testing kan gjøres direkte i varmebehandlingsverkstedet eller på produksjonsstasjonen.

Den når buede overflater, koniske overflater, indre boringer, tannrøtter, kanter og hjørner, og andre steder som konvensjonelt utstyr ikke har tilgang til. Eksempler inkluderer innvendige og utvendige tenner på girkoblinger, flenser og halvkoblingsnav . Store arbeidsstykker trenger ingen demontering eller transport, og deler må ikke sendes til et laboratorium. Dette forbedrer inspeksjonseffektiviteten betraktelig og passer til tempoet i industriell batchproduksjon.

4. Stabile, repeterbare data for batch varmebehandling kvalitetskontroll

Sammenlignet med Leeb-testere påvirkes ultralydhardhetstestere minimalt av arbeidsstykkets form, tykkelse, overflatetilstand og miljøinterferens, slik at dataene deres er stabile og repeterbare. De kan nøyaktig identifisere ikke-konforme produkter, for eksempel de med utilstrekkelig nitrert hardhet, ujevn nitrering eller substandard herdede lag. Dette hjelper bedrifter med å bygge et standardisert, raffinert kvalitetskontrollsystem for nitrering av varmebehandling og stabilisere batchkvalitet.

III. Gjeldende scenarier

Testeren er godt egnet til nitrerte støpedeler, presisjonsnitrerte tannhjul, vifteaksler, stempelstenger, presisjonshydraulikkdeler og nitrerte komponenter for anleggsmaskiner. Den passer også viktige, tunge transmisjonsdeler som tannoverflater, pinner, hylser og splines på tannkoblinger, trommelgirkoblinger, elastiske stiftkoblinger, membrankoblinger og universalkoblinger .

Disse delene tjener i krevende bransjer som f.eks metallurgisk utstyr, gruvemaskineri, løfteutstyr, havneutstyr, pumpestasjoner og nytt energiutstyr . Testeren dekker hele arbeidsflyten for nitrering: innkommende inspeksjon, prosessverifisering og sluttinspeksjon før forsendelse.

IV. Sammendrag

Gitt tyntlagsstrukturen med høy hardhet til nitrerte deler, har tradisjonelt hardhetstestingsutstyr mange mangler: utilstrekkelig nøyaktighet, skade på arbeidsstykker, begrensede bruksscenarier og lav effektivitet. UCI-ultralydhardhetstesteren er grunnleggende egnet for inspeksjon av nitrerte deler ved sitt driftsprinsipp. Dens høypresisjons mikroinnrykk, ikke-destruktiv testing, portabilitet og stabile data har gjort det til det vanlige kvalitetsinspeksjonsutstyret i nitreringsvarmebehandlingsindustrien.

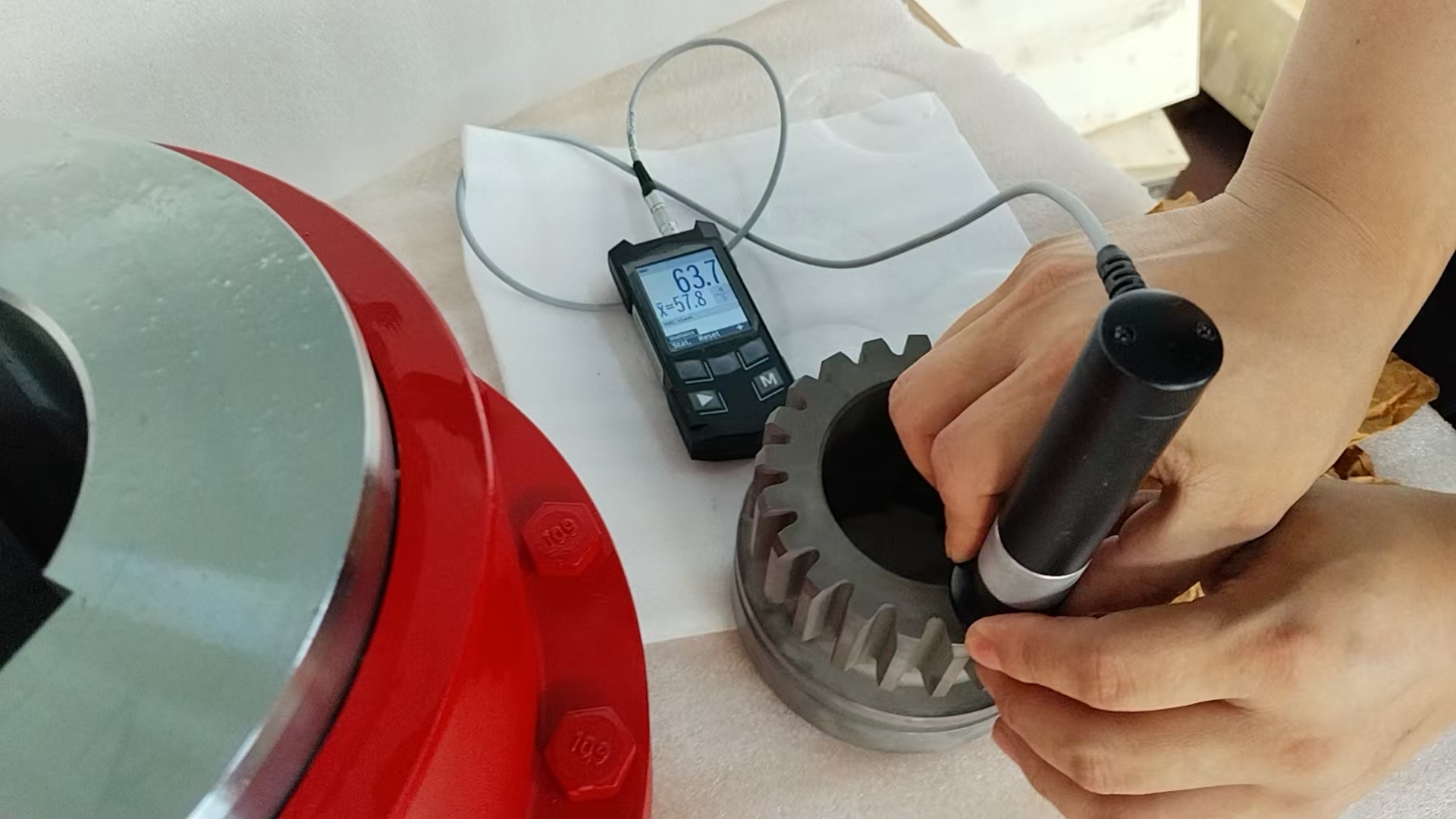

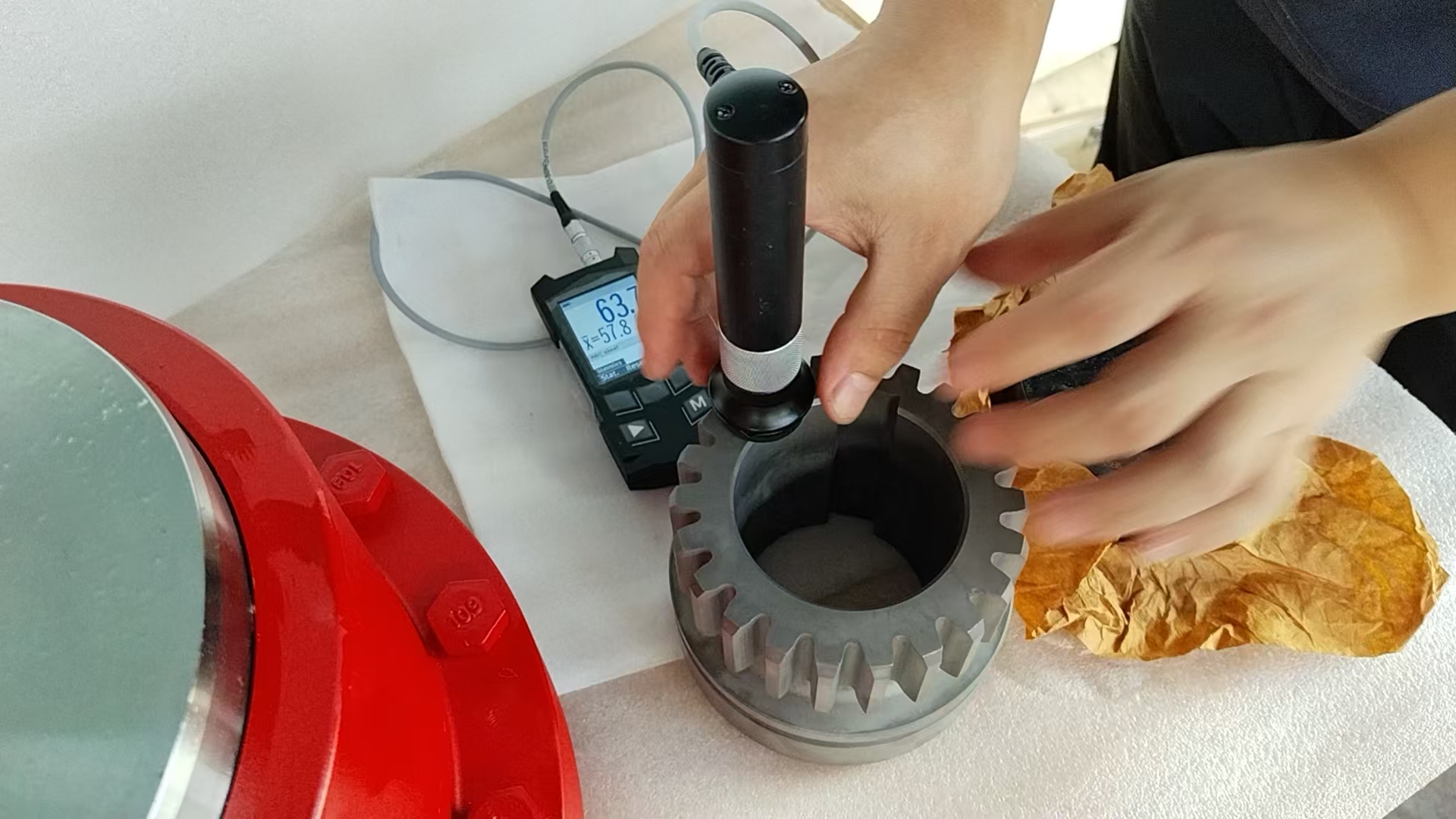

Som en profesjonell produsent av fleksible akselkoblinger and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. bruker denne metoden på sine nitrerte koblingskomponenter. Hver del er profesjonelt hardhetstestet med en ultralydhardhetstester. Dette kontrollerer nøyaktig overflatehardhet og herdelagsparametere, slik at produktytelse og prosessparametere fullt ut oppfyller de tekniske kravene i tegningene. Gjennom hele prosessen beskytter vi overflateintegriteten og beståtthastigheten til ferdige produkter. Vi leverer høykvalitets, skadefrie koblinger, inkludert tilpassede ikke-standard design, som forblir pålitelige under tunge belastninger i metallurgi, gruvedrift, løfting og havneapplikasjoner.
