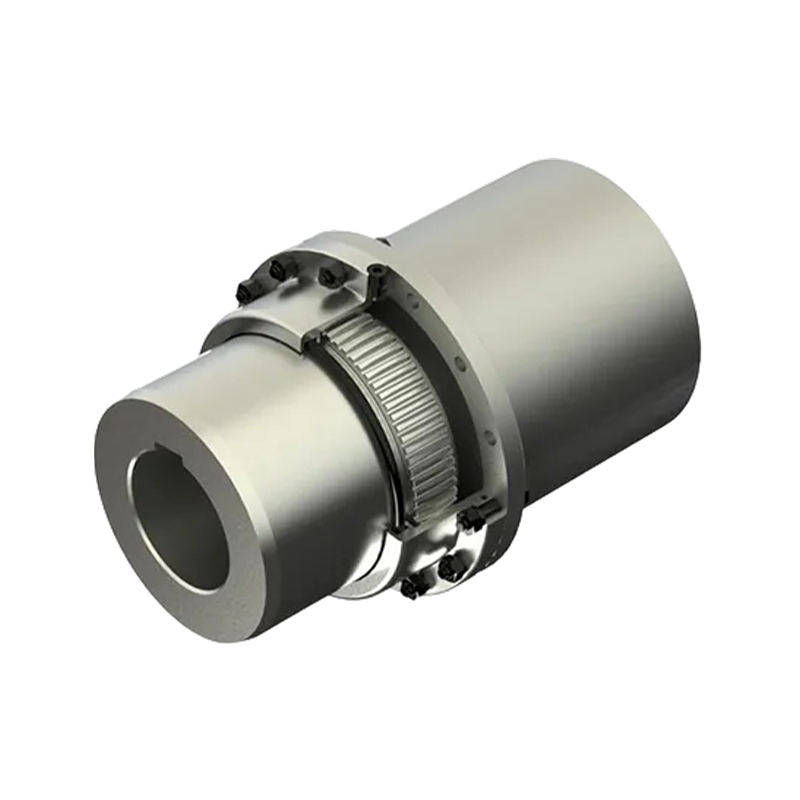

GBZ Koblet til tannhjulskobling for mellomaksel (Q/YG 11002X-2018)

Name: GBZ Koblet til tannhjulskobling for mellomaksel (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Produktkjerneoversikt:

GB-seriens trommel-girkobling er en kritisk komponent innen industrielle transmisjonssystemer. Den fungerer som en presisjonskobling som forbinder roterende aksler, og sikrer sømløs overføring av dreiemoment og rotasjonsbevegelse mellom mekaniske systemer. Dette produktet er produsert i streng overensstemmelse med Q/YG11001X-2018-standarden, og inneholder avansert presisjonsskjæreteknologi og robuste mekaniske komponenter. Den leverer svært effektiv og stabil kraftoverføring – selv under tung belastning, midt i vibrasjoner og på tvers av variable driftsforhold.

Eksepsjonelle produktegenskaper:

1. Teknisk design med høy presisjon: I kjernen bruker denne koblingen en presisjonsmaskinert trommelgirmekanisme. Gjennom en optimalisert girgeometri, forbedrer den ikke bare dreiemomentoverføringskapasiteten, men reduserer også slitasje under drift betydelig.

2. Enestående tilpasnings- og kompensasjonsevner: Den strukturelle designen har eksepsjonell fleksibilitet, noe som gjør at den effektivt kan kompensere for feiljusteringsavvik mellom aksler. Denne egenskapen reduserer ikke bare mekanisk komponentbelastning betydelig, men forbedrer også driftssikkerheten til hele transmisjonssystemet, noe som gjør det spesielt egnet for tøffe miljøer eller industrielle applikasjoner med ekstremt strenge krav til innretting.

3. Robust og holdbar industrikonstruksjon: Ved å bruke materialer av høy kvalitet kombinert med strenge produksjonsprosesser, sikrer produktet en lang levetid under tunge belastningsforhold. Dette minimerer behovet for hyppige utskiftninger, og reduserer dermed langsiktige driftskostnader for bedrifter.

4. Praktisk installasjon og vedlikehold: Produktdesignet prioriterer driftseffektivitet på stedet, noe som letter rask montering og demontering. Denne enkle vedlikeholdsfunksjonen reduserer nedetiden betydelig under utstyrsservice, og hjelper bedrifter med å maksimere produktiviteten.

Kjerne tekniske spesifikasjoner:

GB-seriens koblinger omfatter et bredt spekter av modeller – fra GB1 til GB25 – som er i stand til å møte de ulike kravene til bruksområder, fra småskala presisjonsutstyr til ultratungt industrimaskineri:

1. Nominelt dreiemoment (Tn): Dekker et ekstremt bredt område, fra 0,63 kN·m og er i stand til å overføre kraftige dreiemomentbelastninger på opptil 5600 kN·m.

2. Tillatt hastighet ([n]): Støtter ulike driftsforhold – alt fra høyhastighets til lavhastighetsapplikasjoner – med et rotasjonshastighetsområde fra 420 r/min til 6500 r/min.

3. Borekompatibilitet: Borediameteren (d1, d2) varierer fra 16 mm til 1040 mm, mens borelengden (L) faller mellom 45 mm og 900 mm.

4. Fysiske dimensjoner: Enhetsvekten varierer fra lette 3,5 kg til kraftige 22 381 kg, med fettfyllingsvolumer som varierer fra 31 ml til 23 000 ml.

Typiske applikasjonsfelt

Takket være sin eksepsjonelle ytelse og robuste design, er dette produktet mye brukt på tvers av en rekke tunge industrisektorer, inkludert:

1. Metallurgi- og gruveutstyr: Valseverksdrev, knusere og gruvetaljer.

2. Løfte- og transportmaskineri: Kraner i stor skala, havnehåndteringsutstyr og materialtransportsystemer.

3. Generelt tungt utstyr: Papirfremstillingsmaskineri, hydraulisk ingeniørutstyr og ulike store industrielle pumper og kompressorsystemer.

Kontakt oss

PDF-nedlasting

PREV: GBD Motoraksel forlengelsestrommel girkobling (Q/YG 11003X-2018)
NESTE: GB Trommelgirkobling (Q/YG11001X-2018)

Produktparametere

Send melding

TEKNISKE PARAMETRE

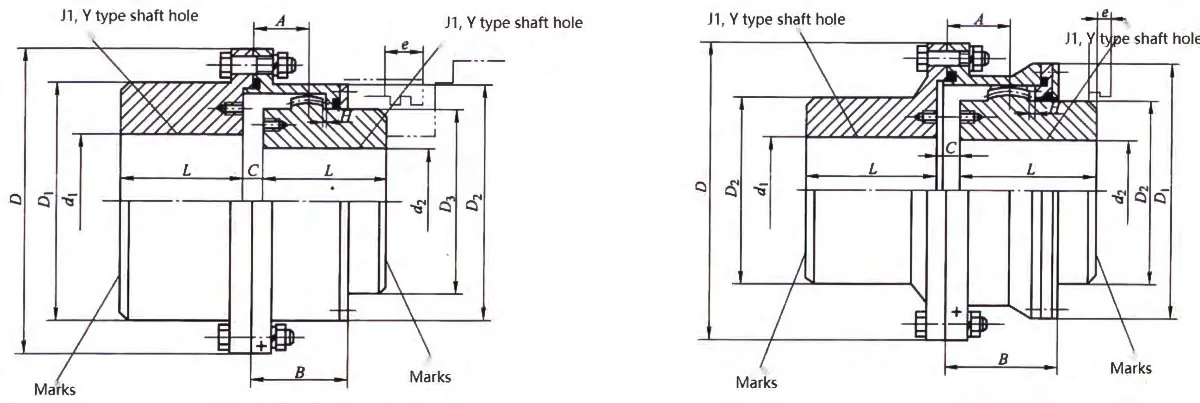

GBZl~GBZ13 type trommelgirkobling	GBZ14~GBZ25 type trommelgirkobling

GBZ type trommelgirkobling med mellomaksel grunnleggende parametere og hoveddimensjoner

Type	Nominell dreiemoment Tn/KN·m	Tillatt hastighet [n]/r.min⁻¹	Skafthull diameter		Skafthull lengde	D	D 1	D₂	D3	C	H	A	B	e	Øyeblikk av treghet /kg·m²	Mengde av fett /ml	Messe /kg
			dl	d₂	L	D	D 1	D₂	D3	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
