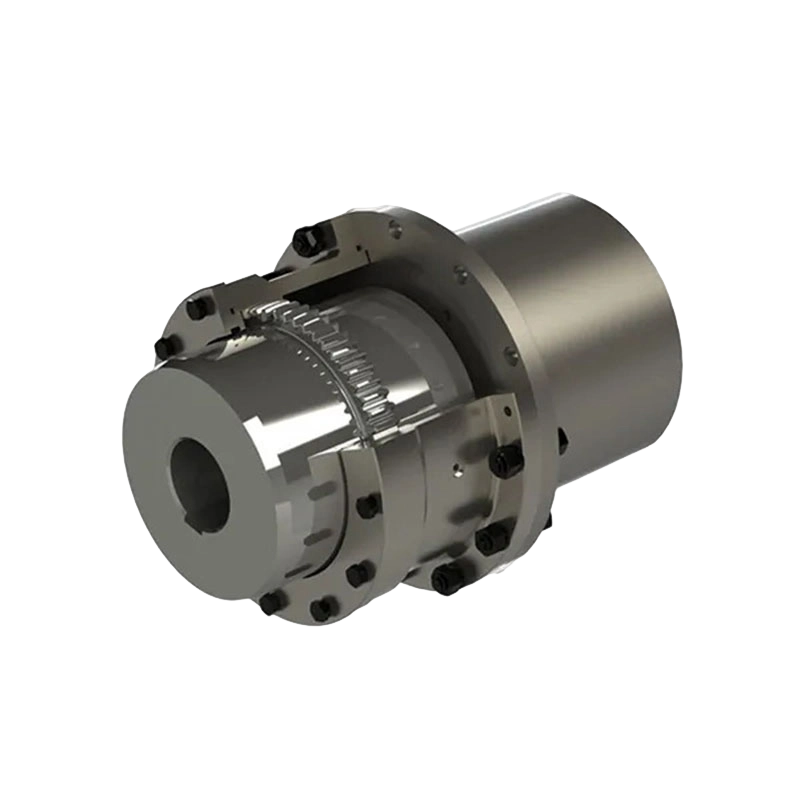

GAZ Koblet til tannhjulskobling for mellomaksel (Q/YG 12007X-2018)

Produktoversikt og kjernedefinisjon:
GAZ-seriens mellomakseltrommel-girkobling er en mye brukt fleksibel transmisjonskomponent, spesielt designet for å koble sammen drivende og drevne ender via en mellomaksel. Dens kjernefunksjon er å oppnå jevn kraftstrøm gjennom presis sammenkobling av girstrukturer, og fungerer som en kritisk kobling for å sikre effektiv drift i ulike transmisjonssystemer, for eksempel drivlinjer for kjøretøy eller drivkjeder for tunge maskiner.

Fremragende strukturell design og produksjonsprosess:

1. Design for mellomakselkobling:

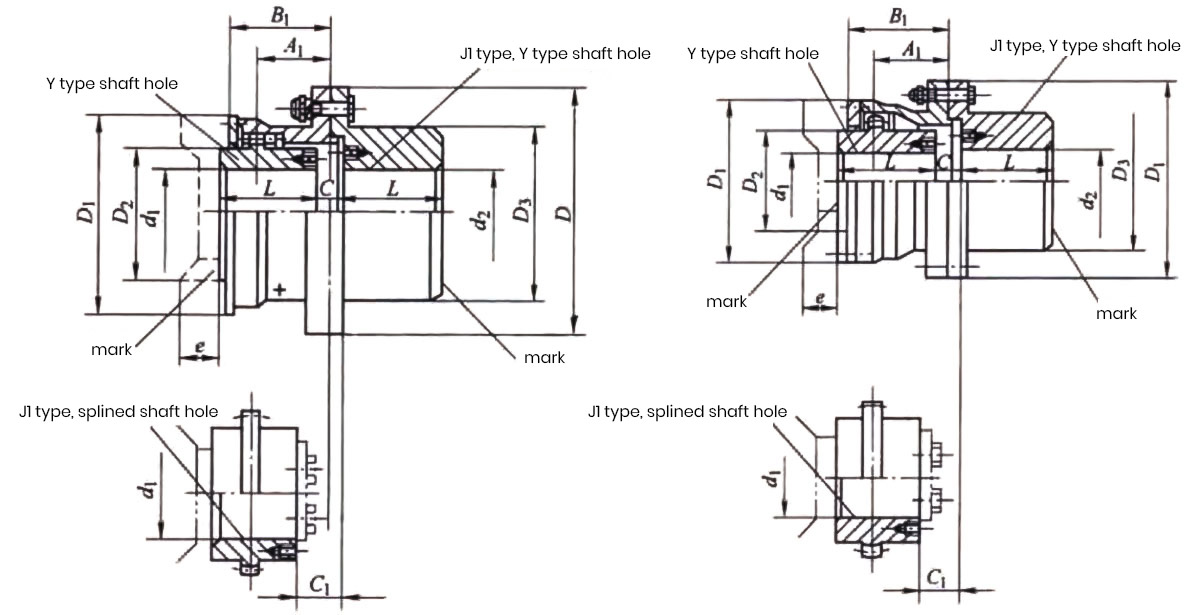

Produktet integrerer en mellomakselforbindelse som effektivt kan bygge bro mellom lange akselsystemer. Avhengig av installasjonskrav, er flere modeller tilgjengelige (f.eks. GAZ1-GAZ14 og GAZ15-GAZ30 har forskjellige strukturelle layouter) for å imøtekomme forskjellige romlige konfigurasjoner.

2. Avansert Drum-Gear-teknologi:
Ved å bruke trommelformet inngrepsteknologi, optimaliserer denne unike tanndesignen kontaktspenning, og gir høy dreiemomentoverføring samtidig som den reduserer vibrasjoner og støy betydelig under drift.

3. Presisjon og holdbarhet kombinert:
Konstruert av materialer med høy styrke med presisjonsbearbeiding, tilbyr produktet utmerket slagfasthet og holdbarhet, i stand til å motstå variable belastninger under kontinuerlig drift.

Viktige ytelsesfordeler:

1. Omfattende forskyvningskompensasjon:
Takket være de fleksible egenskapene til trommelgiret, kan denne koblingen tilpasse seg vinkel-, radielle og aksiale feiljusteringer mellom aksler, noe som effektivt reduserer indre mekaniske påkjenninger og forlenger levetiden til tilhørende lagre.

2. Eksepsjonell lasttilpasning:
Enten i forhjuls-, bakhjuls- eller firehjulsdrevne kraftsystemer, viser GAZ-koblingen sterk tilpasningsevne, og sikrer jevn ytelse under ulike driftsforhold.

3. Enkel vedlikehold:
Dens modulære konstruksjon muliggjør intuitiv integrert installasjon. Regelmessig inspeksjon og smøring (merk: større modeller med D₂ ≥ 465 mm bruker spesialiserte O-ringtetninger) kan forlenge serviceintervallene betydelig og sikre pålitelig drift.

Oversikt over kjernetekniske spesifikasjoner:
GAZ-serien tilbyr et bredt spekter av spesifikasjoner for å møte kravene fra lette til ultratunge industrielle applikasjoner:

1. Momentområde:
Nominelt dreiemoment (Tn) starter fra 800 N·m (GAZ1) opp til 3.500.000 N·m (GAZ30).

2. Forbedret behandling:
Når tannhjulsoverflater nitreres eller overflateherdes, kan det nominelle dreiemomentet økes med en faktor på 1,3 over standardspesifikasjonene, noe som øker lastekapasiteten ytterligere.

3. Hastighetsytelse:
Mindre modeller viser utmerket høyhastighetsytelse med tillatte hastigheter på opptil 7100 r/min, mens større modeller er optimert for drift med høy effekt og lav hastighet.

4. Dimensjonskompatibilitet:
Støtter ulike akseldiametre (d1, d2, dz) med en maksimal boring på 220 mm, kompatibel med de fleste standard og ikke-standard akselstørrelser.

Bred applikasjonsindustri:
Takket være dens pålitelige ytelse og strukturelle fordeler, har GAZ-koblingen blitt et foretrukket valg på tvers av flere industrisektorer:

1. Tungt utstyr:
Mye brukt i metallurgisk utstyr, gruvemaskiner og løfte- og transportutstyr, og overfører kjernekraft effektivt.

2. Havner og vannbehandling:
Brukes i havnehåndteringsmaskineri, vannbehandlingsutstyr og papirfremstillingsmaskiner, som kompenserer for forskyvning for å sikre langsiktig stabil drift.

3. Transport:
Som en nøkkelkomponent i kjøretøytransmisjonssystemer kobles den til via en mellomaksel for å oppnå sømløs kraftoverføring fra motoren til den drevne enden.
