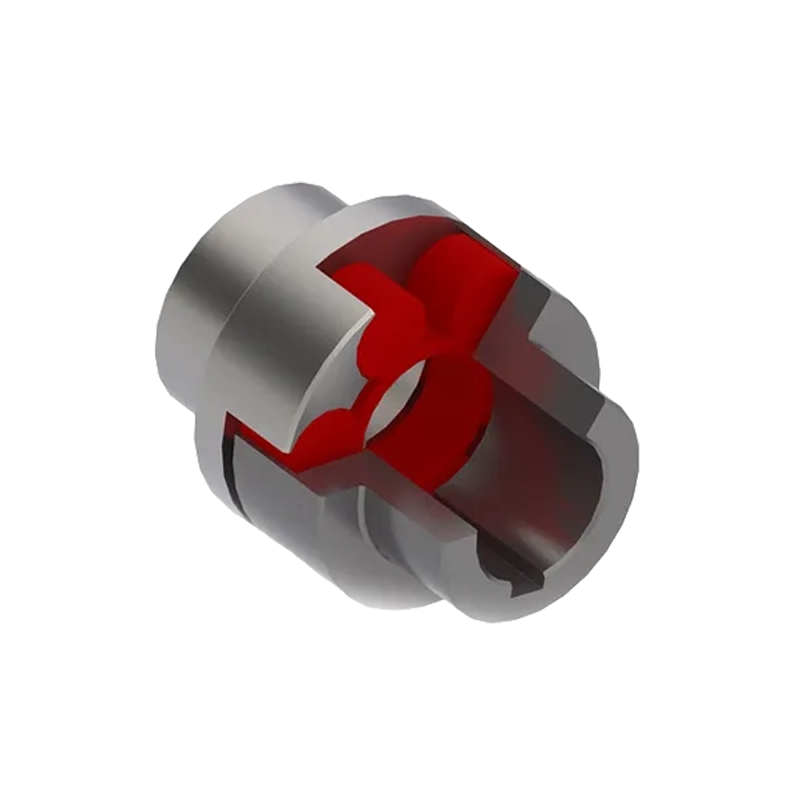

MCD-type plommeformet elastisk kobling (Q/YM 35013X-2018)

Name: MCD-type plommeformet elastisk kobling (Q/YM 35013X-2018)
Rating: 5 (99 reviews)

MCD-type plommeblomstformet elastisk kobling (i samsvar med Q/YM 35013X-2018-standarden) har støtdemping, slitestyrke og bufferytelse, som effektivt kan lindre støt under overføring. Dens miljøtilpasningsevne er også veldig bred, og den kan opprettholde stabil drift i temperaturområdet -30 ° C til 80 ° C. Når det gjelder viktige tekniske parametere, gir MCD-serien et stort utvalgsrom, med nominelt dreiemoment fra 28 N · m til 14000 N · m, øyeblikkelig maksimalt dreiemoment som kan tåle · m, og maksimal hastighet på opptil 2 m, N · m. 8500 r/min. For å tilpasse seg forskjellige komplekse mekaniske akselsystemer, støtter den akselhulldiametre fra 12 mm til 160 mm og er utstyrt med elastiske elementer med forskjellige spesifikasjoner fra MT1 til MT14. Med sin robuste overføringsytelse har produktet blitt mye brukt i tunge industriområder som metallurgisk utstyr, gruvemaskineri, vannsparingsteknikk, løft og transport, papirfremstillingsmaskineri og havneanlegg.

Kontakt oss

PDF-nedlasting

PREV: MCS type plommeformet elastisk kobling (Q/YM 35014X-2018)
NESTE: MC plommeformet elastisk kobling (Q/YM 35012X-2018)

Produktparametere

Send melding

TEKNISKE PARAMETRE

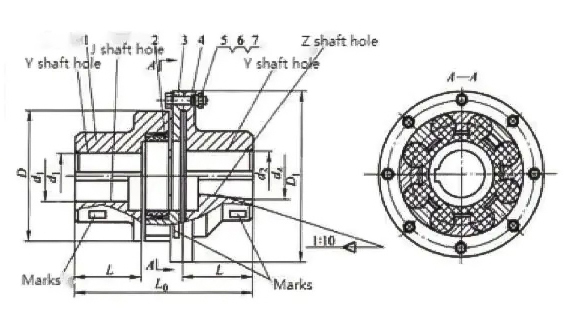

Grunnleggende parametere og hoveddimensjoner for MCD quincunx elastisk kobling

Type	Nominell dreiemoment Tn/N·m	Maksimum dreiemoment Tmaks/N·m	Tillatt hastighet [n]/r.min⁻¹	Skafthulls diameter d _1, d ₂ ,d _z	L	L₀	D	D 1	Elastisk element type	Messe m/kg	Øyeblikk av treghet I/kg•m²
MCD1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	MT1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

Merk:

1. Massen og treghetsmomentet er omtrentlige verdier beregnet i henhold til materialet i støpt stål og det største akselhullet

2. Skafthullsdiameter med*kan brukes for akselhull av Z-type, hvis i henhold til GB/T3852 skafthullslengde, forhandle med produsenten.
