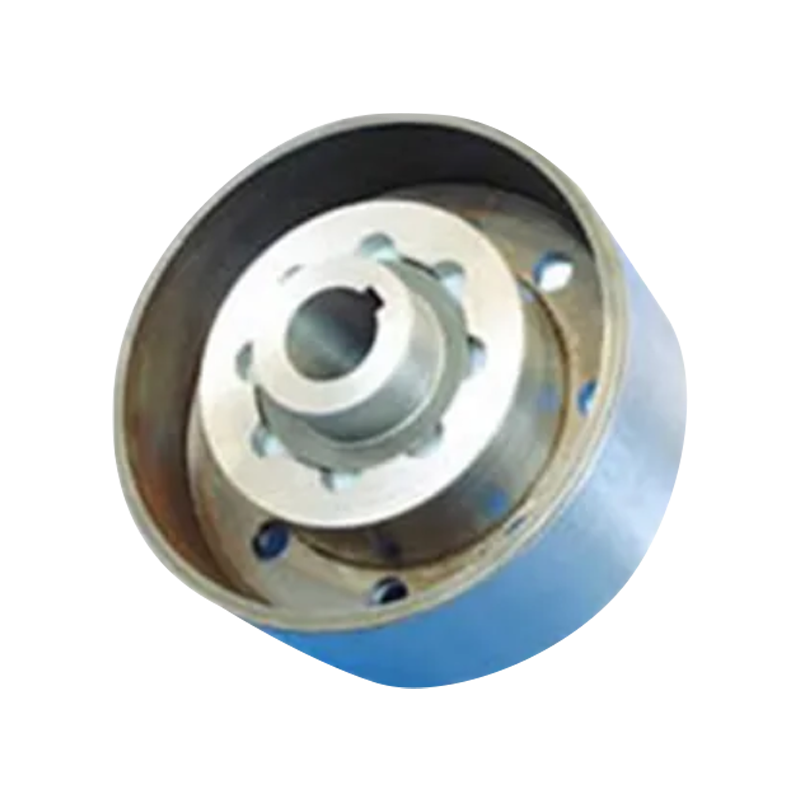

ZCL type elastisk pinnekobling med bremsehjul (Q/YZ 33008X-2018)

Name: ZCL type elastisk pinnekobling med bremsehjul (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ZCL-type elastisk søylestiftkopling med bremsehjul (Q/YZ 33008X-2018) er en effektiv kraftoverføringskomponent designet strengt i samsvar med GB/T 5015-standarden. Den integrerer på en smart måte elastisk kraftoverføring og presisjonsbremsefunksjoner, og er spesielt utviklet for arbeidsforhold som kraner og transportbånd som krever hyppig startstopp og pålitelig bremsing. Kjernefordelen med produktet ligger i bruken av høykvalitets nylon-elastiske søylestifter med selvsmørende egenskaper, som ikke bare oppnår smørefri drift og lave vedlikeholdskostnader, men også gir utmerket bufferbeskyttelse gjennom skjærdeformasjonen av søylestiftene, som tåler opptil 200 % øyeblikkelig overbelastning og effektivt reduserer den stive innvirkningen fra startmotorens kraftsystem på startmomentet. Dens strukturelle design er ekstremt praktisk. Når det er nødvendig å skifte ut slitte deler, trenger teknikere bare å demontere ledeplaten for raskt å skifte ut søylestiften, uten å flytte halvkoblingen, noe som reduserer nedetiden for vedlikehold betraktelig. Denne serien av koblinger har robust flerveis forskyvningskompensasjonsevne, med et nominelt dreiemomentdekningsområde på 250 N · m til 31500 N · m og en maksimal tillatt hastighet på 6000 r/min. Mens den sikrer transmisjonsstabilitet, gir den et ideelt valg for ulike industrielle akseloppsett som balanserer økonomi og høy pålitelighet.

Kontakt oss

PDF-nedlasting

PREV: ZCD type konisk akselhull elastisk pinne girkobling (Q/YZ33007X-2018)
NESTE: ZC type elastisk pinne girkobling (Q/YZ33006X-2018)

Produktparametere

Send melding

TEKNISKE PARAMETRE

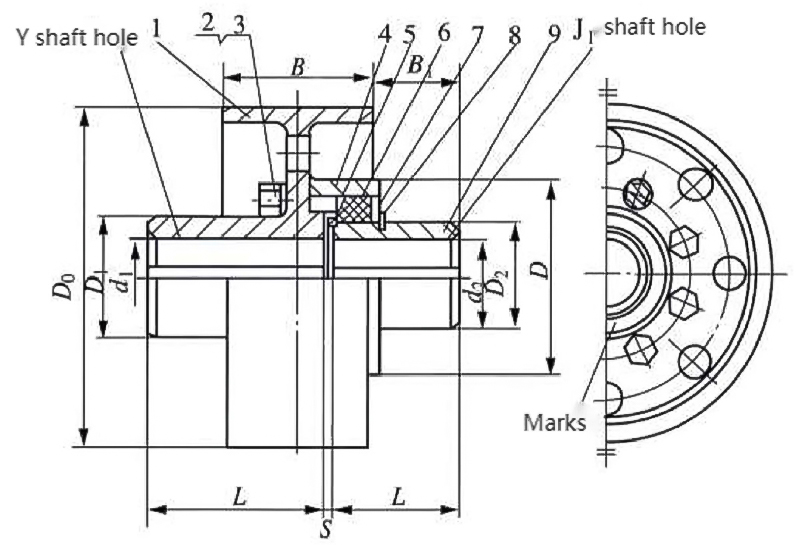

1-brems hjul 2-bolt 3-pakning 4—hylse 5—innvendig ledeplate 6-pins 7-ytre holder 9—halvkobling

Grunnparametre og hoveddimensjoner for elastisk pinnekobling av typen ZCL med bremsehjul

Type	Nominell dreiemoment N•m	Tillatt hastighet [n]/r·min⁻¹	Skafthull diameter d1,d2	Skafthull lengde		D₀	D 1	D	D₂	B	B1	S	Øyeblikk av treghet I/kg•m²	Messe m/kg
				Y	J1
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100 110 120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100 110 120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100 110 120,125	212	167						45		19.089	307.92
			130.140.150	252	202						85		19.156	305.42
ZCL9	31500	950	100 110 120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130.140.150	252	202						80		33.385	405.68
			160.170.180	302	242						130		33.446	398.57

Merk:

1. Treghetsmomentet og massen beregnes i henhold til typen J/Y akselhullkombinasjon og minimum akselhulldiameter.
2. Kortvarig overbelastning skal ikke overstige 2 ganger det nominelle dreiemomentet Tn-verdi.
