LC rullekjedekobling (Q/YL 17031X-2018)

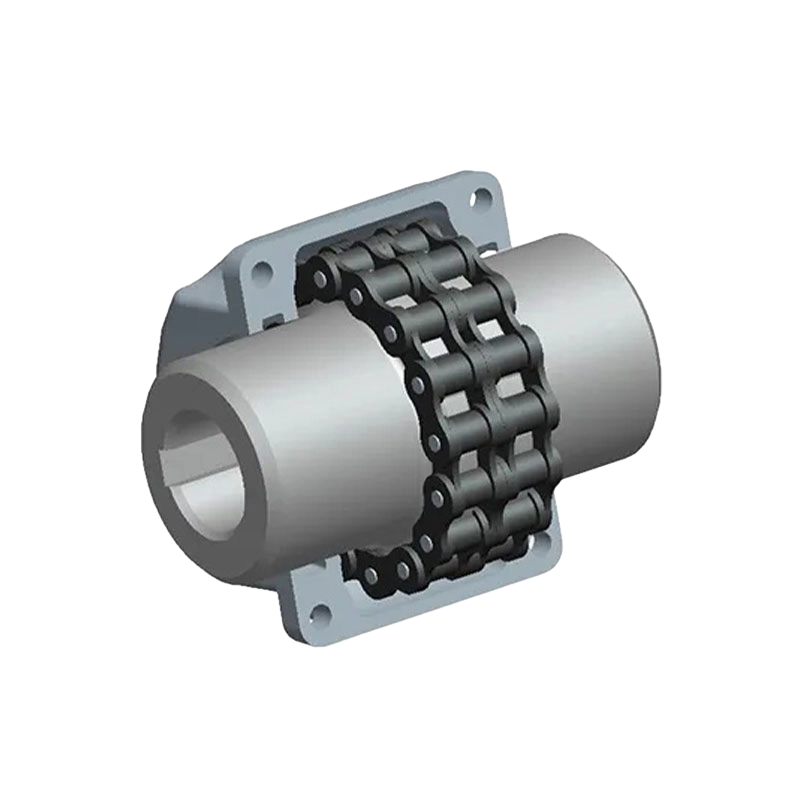

Rullekjedekobling av LC-type tar i bruk en kombinasjonsstruktur av dobbeltrads kjede og parallelle kjedehjul, med utmerket ytelse for flerveis forskyvningskompensasjon, med aksial forskyvningskompensasjon opptil 9,5 mm og radiell forskyvningskompensasjon opp til 1,27 mm. Denne serien har et nominelt dreiemomentområde på 40 til 25 000 N·m, og en maksimal hastighet på 4500 r/min med et beskyttende deksel, som sikrer stabil og effektiv kraftoverføring under tung belastning og høyhastighetsforhold.
Rullekjedekoblingen av LC-typen har en strømlinjeformet struktur, som muliggjør installasjon og fjerning av kjedet uten å flytte de to akslene, noe som forenkler vedlikeholdsprosedyrene betydelig. Den er spesielt egnet for tøffe industrielle miljøer som fuktige, støvete og høye temperaturer. Til tross for dens sterke miljøtilpasningsevne, bør bruk unngås under forhold med hyppig start-stopp, reversering eller alvorlige støtbelastninger for å sikre langsiktig pålitelighet til overføringssystemet.
- Produktparametere
- Send melding

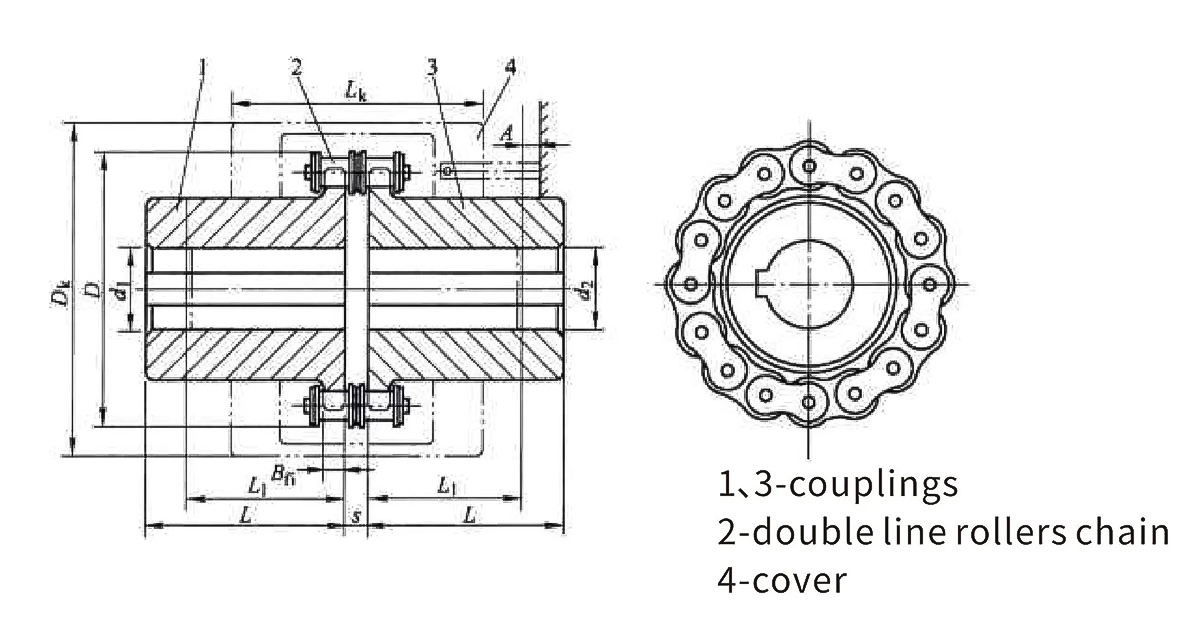

Grunnleggende parametere og hoveddimensjoner for LC-rullekjedekobling (GB/T6069-2002)
| Type | Nominelt dreiemoment N.m | Tillatt hastighet [n]/r.min⁻¹ | Skafthulls diameter d1,d2 | Lengde på skafthull | Kjedenummer | Kjedestigning | Girnummer | D | b n | S | D k maks | L k maks | Masse m/kg | Treghetsmoment l/kg·m² | Tillatt erstatningsbeløp | ||||
| Ingen deksel | Med deksel | Y | J1 | Radial △ | Aksial △ | Vinkel △a/(°) | |||||||||||||
| LC1 | 40 | 1400 | 4500 | 16.18.19. | 42 | 06B | 9.525 | 14 | 51.06 | 5.3 | 4.9 | 70 | 70 | 0.4 | 0.0001 | 0.19 | 1.414 | 1 | |
| 20 | 52 | 38 | |||||||||||||||||
| LC2 | 63 | 1250 | 4500 | 19 | 42 | 06B | 9.525 | 16 | 57.08 | 5.3 | 4.9 | 75 | 75 | 0.7 | 0.0002 | 0.19 | 1.414 | 1 | |
| 20.22.24 | 52 | 38 | |||||||||||||||||
| LC3 | 100 | 1000 | 4000 | 20.22.24 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 7.2 | 6.7 | 85 | 80 | 1.1 | 0.00038 | 0.25 | 1.9 | 1 |
| 25 | 62 | 44 | |||||||||||||||||
| LC4 | 160 | 1000 | 4000 | 24 | 52 | 08B | 12.7 | 16 | 76.91 | 7.2 | 6.7 | 95 | 88 | 1.8 | 0.00086 | 0.25 | 1.9 | 1 | |
| 25.28. | 62 | 44 | |||||||||||||||||
| 30.32. | 82 | 60 | |||||||||||||||||
| LC5 | 250 | 800 | 3150 | 28 | 62 | 10A | 15.875 | 16 | 94.46 | 8.9 | 9.2 | 112 | 100 | 3.2 | 0.0025 | 0.32 | 2.3 | 1 | |
| 30.32.35.38 | 82 | 64 | |||||||||||||||||
| 40 | 112 | 84 | |||||||||||||||||
| LC6 | 400 | 630 | 2500 | 32.35.38 | 82 | 60 | 10A | 15.875 | 20 | 116.57 | 8.9 | 9.2 | 140 | 105 | 5 | 0.0058 | 0.32 | 2.3 | 1 |
| 40.42.45.48.50 | 112 | 84 | |||||||||||||||||
| LC7 | 630 | 630 | 40.42.45.48.50.55 | 112 | 84 | 12A | 19.05 | 18 | 127.78 | 11.9 | 10.9 | 150 | 122 | 7.4 | 0.012 | 0.38 | 2.8 | 1 | |
| 60 | 142 | 107 | |||||||||||||||||
| LC8 | 1000 | 500 | 2240 | 45.48.50.55 | 112 | 84 | 16A | 25.4 | 16 | 154.33 | 15 | 14.3 | 180 | 135 | 11.1 | 0.025 | 0.5 | 3.8 | 1 |
| 60.65.70 | 142 | 107 | |||||||||||||||||
| LC9 | 1600 | 400 | 2000 | 50.55. | 112 | 84 | 16A | 25.4 | 20 | 186.5 | 15 | 14.3 | 215 | 145 | 20 | 0.0061 | 3.8 | 1 | |
| 60.65.70.75 | 142 | 107 | |||||||||||||||||
| 80 | 172 | 132 | |||||||||||||||||
| LC10 | 2500 | 315 | 1600 | 60.65.70.75 | 142 | 107 | 20A | 31.75 | 18 | 213.02 | 18 | 17.8 | 245 | 165 | 26.1 | 0.079 | 0.63 | 4.7 | 1 |
| 80.85.90 | 172 | 132 | |||||||||||||||||
| LC11 | 4000 | 250 | 1500 | 75 | 142 | 167 | 24A | 38.1 | 16 | 213.49 | 24 | 21.5 | 270 | 195 | 39.2 | 0.188 | 0.76 | 5.7 | 1 |
| 80.85.90.95 | 172 | 132 | |||||||||||||||||
| 100 | 212 | 167 | |||||||||||||||||
| LC12 | 6300 | 1250 | 85.90.95 | 172 | 167 | 28A | 44.45 | 16 | 270.08 | 24 | 24.9 | 310 | 205 | 59.4 | 0.38 | 0.88 | 6.6 | 1 | |
| 100.110.120 | 212 | 202 | |||||||||||||||||
| LC13 | 10000 | 200 | 1120 | 100.110.120.125 | 212 | 167 | 32A | 50.8 | 18 | 340.8 | 30 | 28.6 | 380 | 230 | 86.5 | 0.869 | 1 | 7.6 | 1 |
| 130.140. | 252 | 202 | |||||||||||||||||
| LC14 | 16000 | 200 | 1000 | 120.125. | 212 | 167 | 32A | 50.8 | 22 | 405.22 | 30 | 28.6 | 450 | 250 | 150.8 | 2.06 | 1 | 7.6 | 1 |
| 130.140.150 | 252 | 202 | |||||||||||||||||
| 160 | 302 | 242 | |||||||||||||||||
| LC15 | 25000 | 200 | 900 | 140.150. | 252 | 202 | 40A | 63.5 | 20 | 466.25 | 36 | 35.6 | 510 | 285 | 234.4 | 4.37 | 1.27 | 9.5 | 1 |
| 160.170.180 | 302 | 242 | |||||||||||||||||
| 190 | 352 | 282 | |||||||||||||||||
Merk:
1. Når det er et deksel, legg til "F" etter modellen, 1 etui med GL5-kobling, og bytt til GL5F når det er et deksel.
2. Koblingsmassen og treghetsmomentet i tabellen er omtrentlige verdier.
Våre hovedprodukter er tannkobling, elastisk hylsesøylestiftkobling, elastisk søylestiftkopling, girkobling med elastisk stift, en universalkobling, dekkkobling, kjevekobling, stjernekobling, membrankobling, trommelkobling og gitterkobling, Oldham-koblingen, GL-kopling, flenskjedekobling, GL-kobling. og en sikkerhetskobling, og så videre. Vårt firma påtar seg også en rekke ikke-standard koblingsdesign og produksjon.
Nytt verksted dekker et areal på ca. 16463,52 m². tungt verksted 5.500 M2, Presisjonsverksted 4.600m², kontorbygg og gymsal 2000 M2, Spisesal 500m², Lager 1000m², Veier, grøntanlegg, parkeringsarealer 3563 M2.
