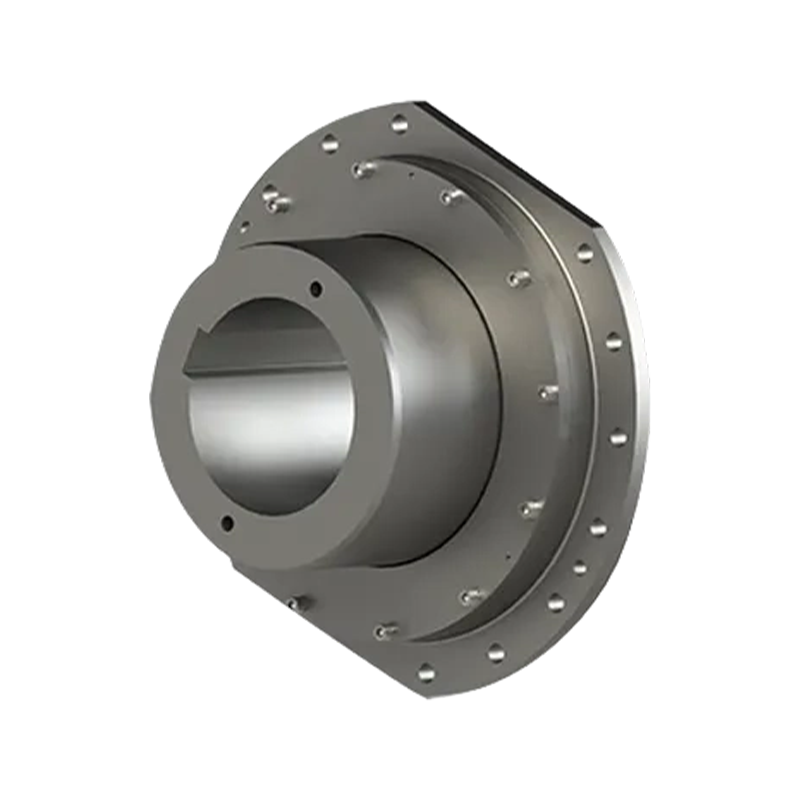

QGC type involute spline kobling sfærisk rullekobling (Q/YJ16029X-2018)

QGC-typen involute spline sfærisk rullekopling (kompatibel med Q/YJ16029X-2018-standarden) kombinerer sfæriske valser med evolvente splines og er mye brukt i kraner, metallurgisk, gruvedrift og havneutstyr for tilkobling av tromler og reduksjonsrør. Denne koblingen viser utmerket bæreevne, med et nominelt dreiemomentområde på 4 kN·m til 900 kN·m og en tillatt radiell kraft på 16,5 kN til 520 kN. Sammenlignet med tradisjonelle girkoblinger er dens bæreevne økt med ca. 30 %, og håndterer lett hyppige start-stopp og støt. Takket være den sfæriske kontakten mellom rullene og boringene, har den en vinkelforskyvningskompensasjonsevne på opptil 1,5°, som effektivt kompenserer for installasjonsfeil og rammedeformasjon, fungerer som et selvjusterende element, og reduserer dermed det ekstra bøyemomentet på reduksjonsakselen betydelig og minimerer akseltretthet. I tillegg har produktet en kompakt struktur, jevn overføring, lavt støynivå, og er utstyrt med anti-løsningsstruktur, tetningssystem og slitasjeindikator. Samtidig som den sikrer sikkerheten til kraftig overføring, letter den i stor grad tilstandsovervåking og demontering og vedlikehold av deler, noe som gjør den til et ideelt valg for tungt utstyr for å oppnå kompakt layout og effektiv drift.
