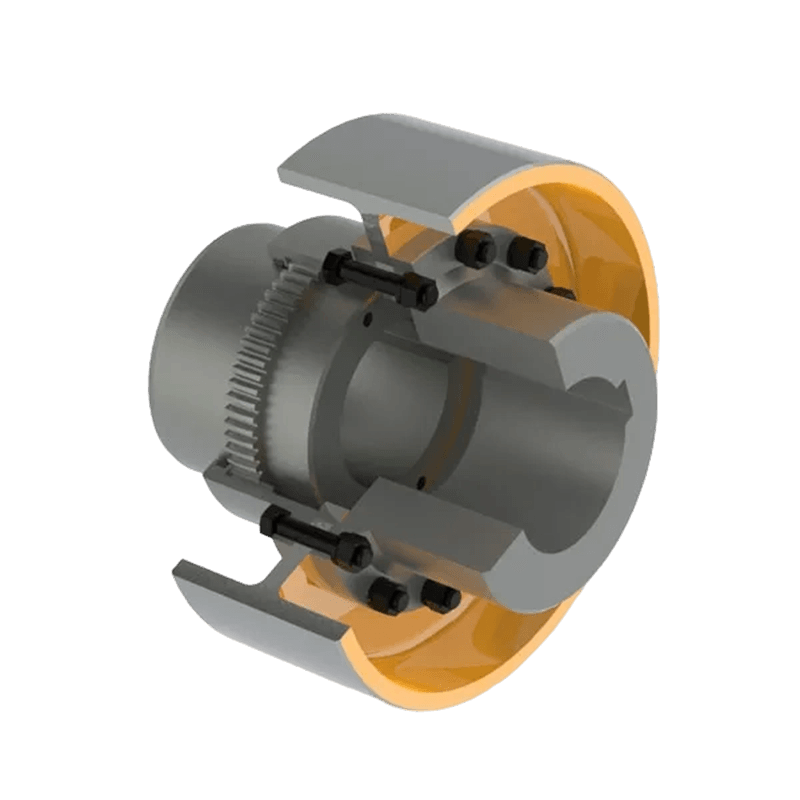

GBL Trommelgirkobling med bremsehjul (Q/YG 11004X-2018)

Produktoversikt:

GBL-seriens trommeltype girkobling med bremsehjul er en spesialisert mekanisk transmisjonskomponent designet for å lette effektiv dreiemomentoverføring mellom roterende aksler samtidig som den integrerer et bremsehjul for å gi ekstra sikkerhetskontroll og bremseevne. Dette produktet kombinerer den iboende påliteligheten til tradisjonelle girkoblinger av trommeltype med bremsefunksjonalitet, noe som gjør det til et ideelt valg for å sikre presis kontroll og driftssikkerhet i moderne industrimaskiner.

Strukturell design og ytelsesfunksjoner:

1. Avansert trommeltype girstruktur: Koblingen har en robust og slitesterk innvendig trommel-type design, som overfører kraft gjennom den nøyaktige inngripen av finmaskinerte indre tannhjulstenner.

2. Kompensasjon for multidimensjonal feiljustering: Denne unike designen kompenserer effektivt for vinkelmessige, radielle (parallelle) og aksiale feiljusteringer mellom tilkoblede aksler. Ved å absorbere avvik forårsaket av slike feiljusteringer reduserer det belastningen på tilkoblet utstyr betydelig, og forlenger dermed levetiden til hele overføringssystemet.

3. Integrert bremsefunksjon: Ved å integrere et bremsehjul direkte i koblingsstrukturen, muliggjør enheten kontrollert retardasjon eller nødstopp av de roterende akslene. Denne funksjonen er kritisk for applikasjoner som krever nøyaktig hastighetskontroll eller nødbremsing.

4. Materialer og holdbarhet med høy styrke: Produsert av høykvalitets stål eller legert stål, viser produktet eksepsjonell slitestyrke, tretthetsbestandighet og korrosjonsmotstand, noe som gjør det mulig å tåle tunge operasjoner og tåle tøffe industrielle miljøer.

5. Modulær design og enkel vedlikehold: Koblingen har en modulær konstruksjon som forenkler installasjonsprosessen. Designet prioriterer enkelt vedlikehold, tilrettelegger for raske inspeksjoner, utskifting av tetninger eller reparasjoner av komponenter for å minimere utstyrets nedetid.

Nøkkel tekniske spesifikasjoner:

1. Størrelsesområde: Produktserien tilbyr et omfattende utvalg av modeller, fra GBL1 til GBL14.

2. Dreiemomentkapasitet: Området for nominelt dreiemoment (Tn) er omfattende, og dekker kapasiteter fra 0,63 kN·m til 125 kN·m.

3. Driftshastighet: Koblingen demonstrerer utmerket stabilitet ved høye hastigheter, og støtter en maksimal tillatt rotasjonshastighet på opptil 4000 r/min (avhengig av den spesifikke modellen).

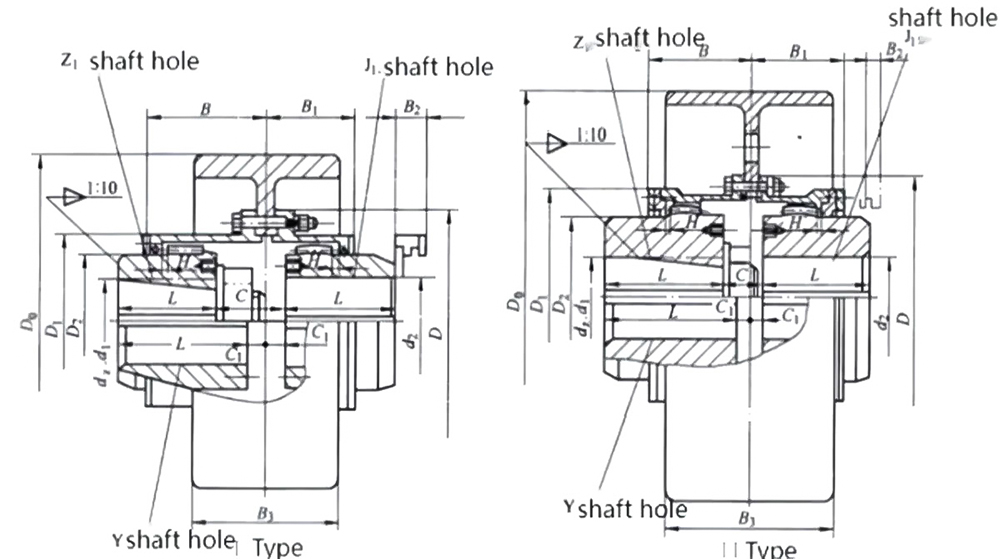

4. Boretilpasningsevne: Støtter ulike konfigurasjoner av borediameter (d1, d2, dz), med en maksimal borediameter på 250 mm. Koniske boringer er også tilgjengelig på forespørsel, som støtter en maksimal diameter på opptil 220 mm.

Fysiske egenskaper:

Avhengig av de spesifikke modellspesifikasjonene varierer produktets egenvekt fra 7 kg til 850 kg, og er i stand til å møte de ulike kraftoverføringskravene til industrielt utstyr, alt fra lette til tunge applikasjoner.

Primære søknadsfelt:

Denne serien med koblinger er utmerkt ved sin robuste dreiemomentoverføring og presise bremseevne, og er mye brukt i tungt maskineri og utstyr i følgende industrier:

1. Metallurgi og gruvemaskineri

2. Løfte- og transportutstyr

3. Havne- og hydraulikkmaskineri

4. Papirindustriutstyr

Med sin robuste konstruksjon, eksepsjonelle feiljusteringskompensasjonsevner og avansert integrert bremseteknologi, tilbyr GBL-type trommel-girkobling med bremsetrommel en omfattende løsning for moderne industrielle transmisjonssystemer – som kombinerer høy effektivitet, sikkerhet og holdbarhet i en enkelt pakke.
