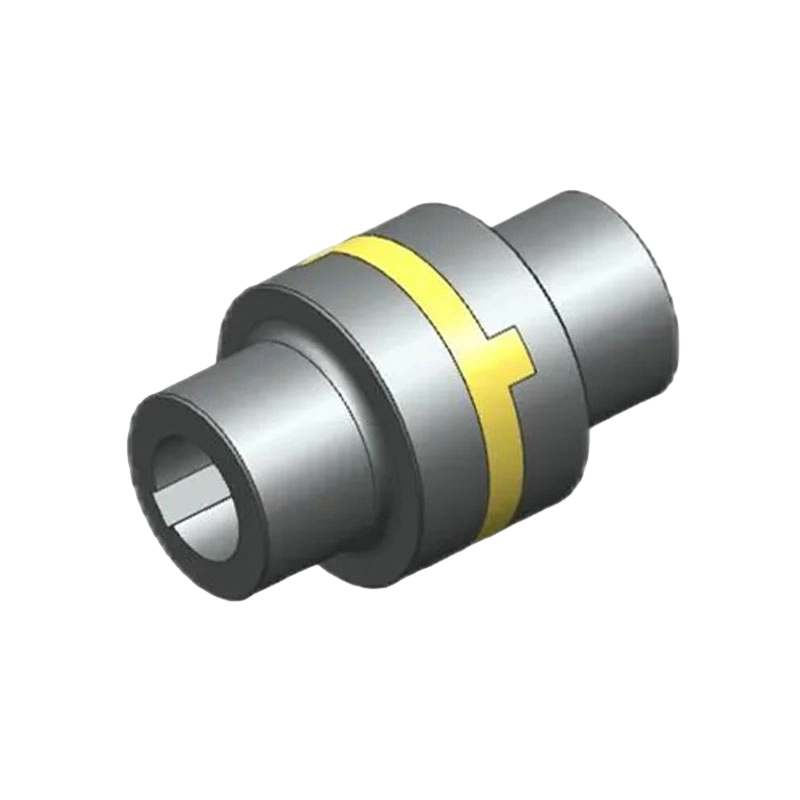

HJ type kryssglidekobling (Q/YH 18033X-2018)
HJ Type kryssglidekoblinger (kompatibel med Q/YH 18033X-2018-standarden) varierer fra 120 N·m til 63 000 N·m og er mye brukt i CNC-maskineringssentre, robotautomatisering, medisinsk utstyr og romfart – felt med strenge krav til presis posisjonering og bevegelseskontroll.
Med sin kompakte og lette struktur og utmerkede korrosjonsbestandighet, reduserer denne koblingen ikke bare effektivt utstyrsvedlikeholdsbehov og plassbehov, men forbedrer også den langsiktige påliteligheten til presisjonsmekaniske systemer under komplekse driftsforhold gjennom en enkel installasjonsprosess og jevn drift.
- Produktparametere
- Send melding
TEKNISKE PARAMETRE

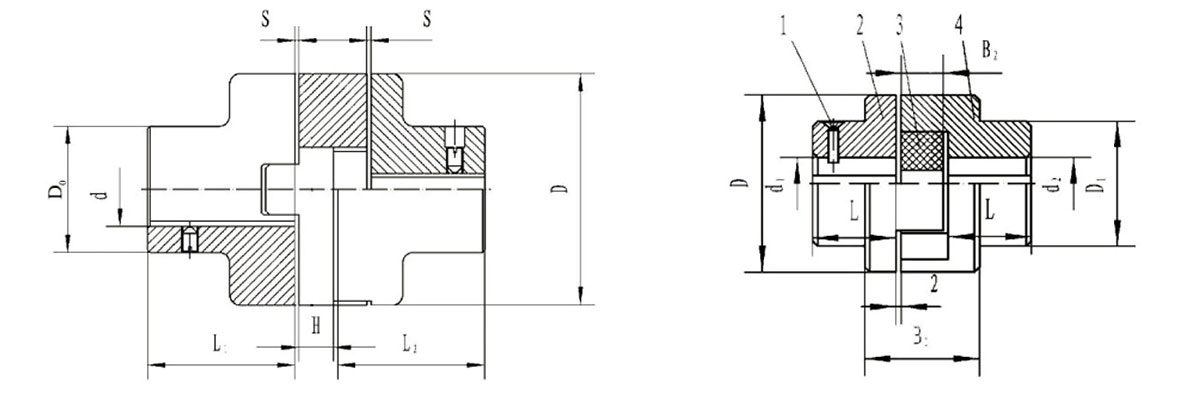

1、Skrue 2、Halvkobling 3、Slider 4、Halvkobling
Grunnleggende parametere og hoveddimensjoner for kryssglidekobling av typen HJ
| Type | Nominelt dreiemoment Tn(N.m) | Tillatt hastighet [n]r/min | Skafthulls diameter | D | D 1 | L | H | S | Treghetsmoment (kg·m²) | Messe /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
