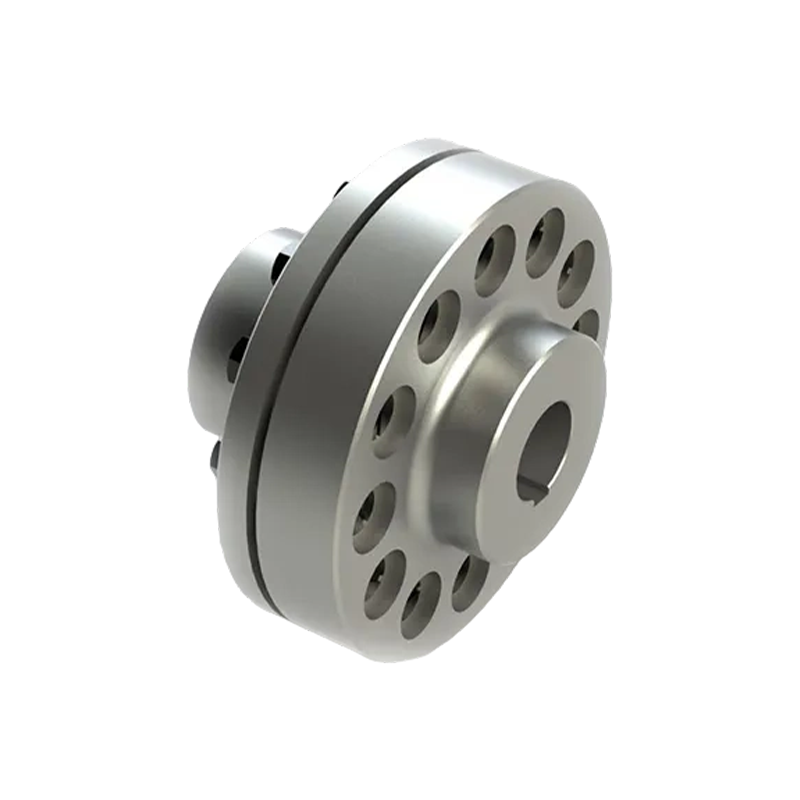

TC-type elastisk hylsestiftkopling (Q/YZ 320033-2018)
TC-type elastisk hylsesøylestiftkobling (Q/YZ 320033-2018) er en fleksibel komponent med høy ytelse som bruker elastisk hylseformasjon for å oppnå kraftoverføring. Kjernefordelen ligger i den nøyaktige spaltedesignen mellom den ytre sirkelen til den elastiske hylsen og flenshullet, som gir koblingen utmerket forskyvningskompensasjonsevne, effektivt balanserer den relative forskyvningen mellom de to akslene og absorberer støtbelastningen under drift. Den har utmerket miljøtilpasningsevne og kan opprettholde stabil fysisk ytelse i et bredt temperaturområde på -30 ℃ til 80 ℃. Strukturen er enkel, pålitelig og krever ikke smøring, noe som gjør den til et ideelt valg for å oppnå støtdemping og støyreduksjon i små og mellomstore dreiemomentoverføringssystemer.
- Produktparametere
- Send melding
TEKNISKE PARAMETRE

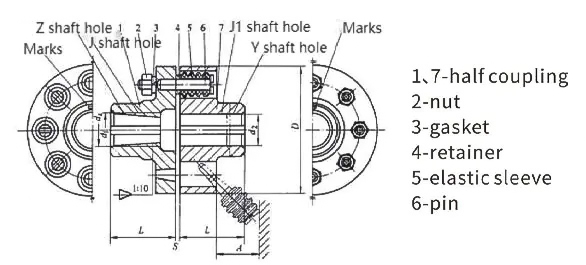

Grunnleggende parametere og hoveddimensjoner for TC-type elastisk hylsestiftkopling
| Modell | Nominell Dreiemoment T n /N·m | Tillatt Hastighet [n]/r.min⁻¹ | Akselboring Diameter d1, d2, d z | L | D | S | A | Messe m/kg | Messe Øyeblikk av Treghet I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100 110 | |||||||||
| TC12 | 12500 | 1450 | 100 110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130.140.150 | |||||||||
| 160 170 |
