GA Trommelgirkobling (Q/YG12006X-2018)

Produktstruktur og driftsprinsipp:

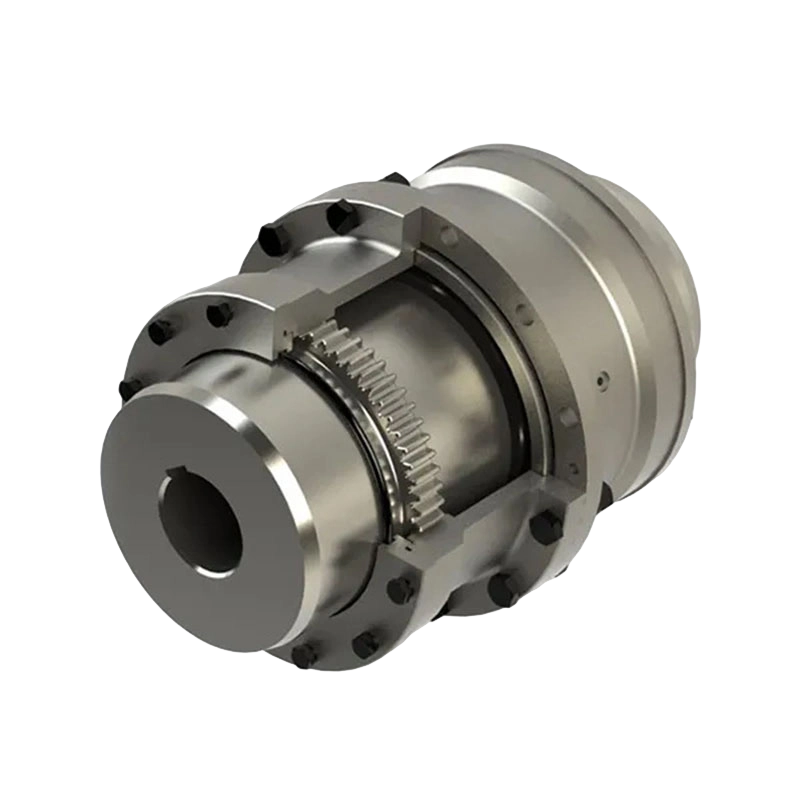

Denne koblingen består primært av to girnav med utvendige tenner og en trommelformet fleksibel hylsekomponent med innvendige tenner. Navene er vanligvis montert på akslene til det drivende og drevne utstyret, mens trommelkomponenten passer tett mellom dem; dreiemoment overføres effektivt gjennom den nøyaktige inngripen av de indre og ytre girtennene. Den unike trommelformede tanndesignen er nøkkelen til å oppnå en fleksibel tilkobling, som tillater en viss grad av feiljustering mellom de tilkoblede akslene.

Kjerneytelsesfordeler:

1. Høy dreiemomentkapasitet:
Koblingen i GA-serien er konstruert med presisjon og tåler ekstremt høye momentbelastninger, noe som gjør den ideell for tunge industrielle applikasjoner.

2. Omfattende feiljusteringskompensasjon:
Koblingens fleksible trommelkomponent tilpasser vinkel-, radiell- og aksialfeiljustering mellom aksler. Denne fleksibiliteten reduserer effektivt mekanisk belastning på utstyret, og forlenger levetiden til lagre og andre kritiske komponenter betydelig.

3. Robust og holdbar konstruksjon:
Produsert med materialer av høy kvalitet – som stål eller seigjern – viser produktet eksepsjonell motstand mot store støtbelastninger og opprettholder stabil drift i tøffe industrielle miljøer preget av høye temperaturer eller korrosive forhold.

4. Effektiv, tilbakeslagsfri drift:
Den nøyaktige inngripen av girtennene sikrer en koblingsfri kobling, og garanterer jevn og effektiv kraftoverføring uten behov for ekstra justeringskomponenter.

5. Enkel installasjon og vedlikehold:
Takket være sin enkle design og minimale bevegelige deler, er koblingen bemerkelsesverdig enkel å installere og vedlikeholde, noe som bidrar til å minimere utstyrets nedetid og redusere driftskostnadene.

Nøkkel tekniske spesifikasjoner:

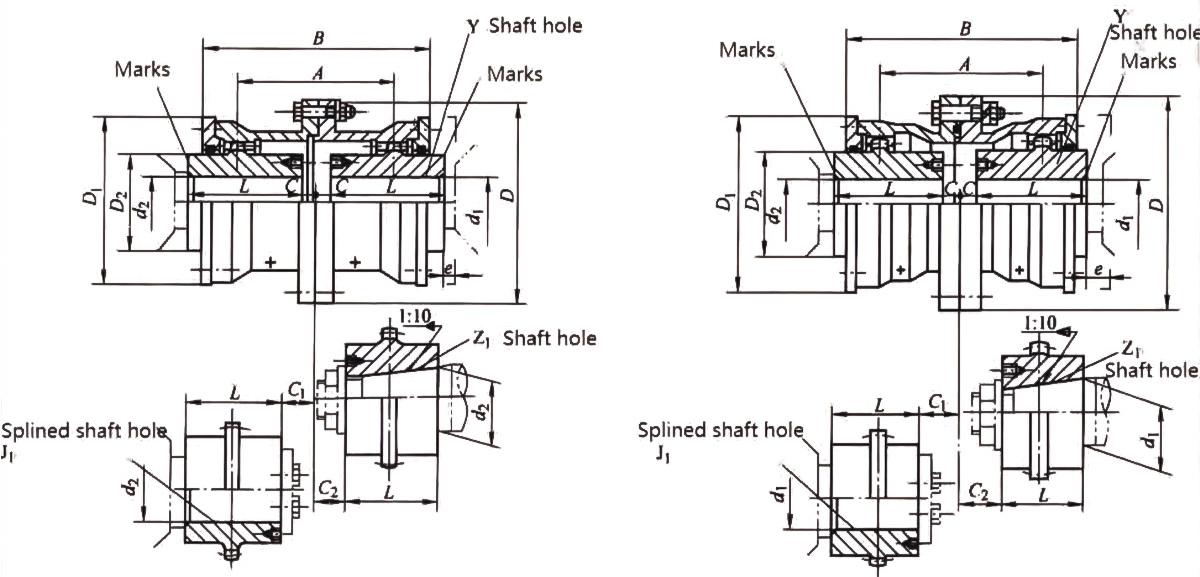

Koblingen i GA-serien er tilgjengelig i et bredt spekter av modeller – fra GA1 til GA30 – for å imøtekomme ulike akseldiametre og dreiemomentkrav:

1. Momentområde:
Den nominelle dreiemomentkapasiteten spenner over et bredt spekter, fra 800 N·m (GA1) opp til 3.500.000 N·m (GA30).

2. Forbedret dreiemomentkapasitet:
Når tannoverflatene gjennomgår nitrering eller overflateherding, kan det nominelle dreiemomentet økes med en faktor på 1,3 i forhold til standardspesifikasjonene, og dermed øke bæreevnen ytterligere.

3. Hastighetsytelse:
Mindre modeller (som GA1) har en tillatt rotasjonshastighet på opptil 7100 r/min, noe som viser eksepsjonell stabilitet ved høye hastigheter.

4. Dimensjonskompatibilitet:
Maksimal borediameter (dz) når 220 mm, noe som muliggjør kompatibilitet med akseldimensjonene til et bredt utvalg industrimaskineri.

Brede søknadsfelt:
Takket være dens eksepsjonelle pålitelighet og kompensasjonsevner, er denne koblingen mye brukt i følgende bransjer:

Gruvedrift og steinbrudd:
Ansatt i tungt maskineri – slik som transportsystemer og knusere – som involverer høye dreiemomentbelastninger og akselfeil.

Stålindustri:
Egnet for utstyr som krever stabil dreiemomentoverføring, som stålvalseverk og roterende ovner.

Masse og papir:
Leverer pålitelig kraftoverføring under de krevende driftsforholdene som finnes i maskiner som papirmaskiner og pulpere.

Marine & Offshore Engineering:
Brukes ofte i skipsfremdriftssystemer, thrustere og dekksmaskineri, hvor den opprettholder enestående ytelse selv i tøffe marine miljøer.
