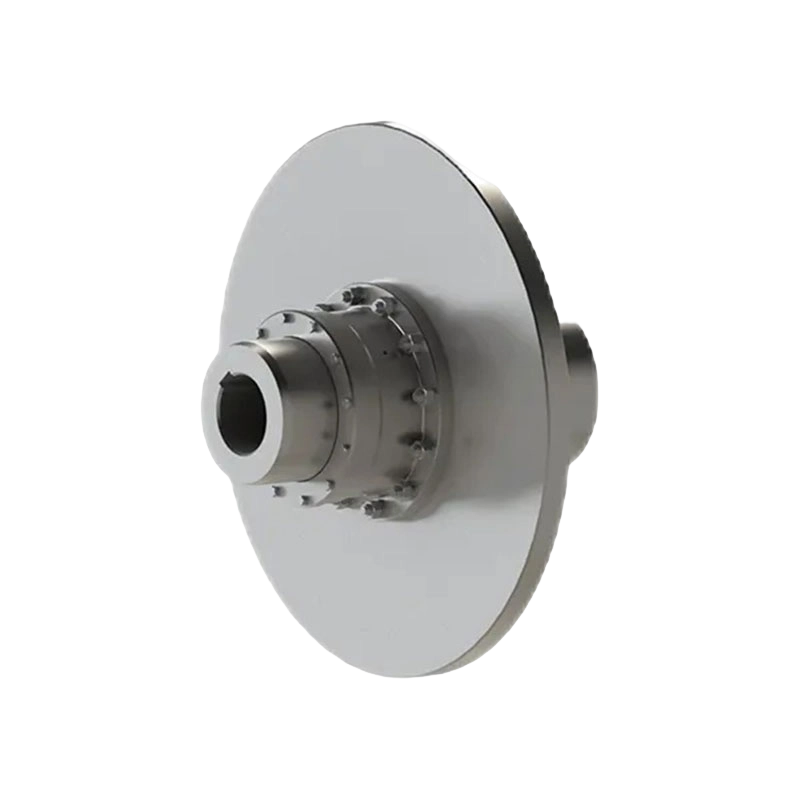

GAPK-type med skivetrommel-girkobling (Q/YG 12009X-2018)

Produktoversikt: GAPK-type trommelgirkopling med bremseskive (standard: Q/YG 12009X-2018) er en girkasse spesielt utviklet for bruk med skivebremser. Dette produktet støtter toveis rotasjon, og oppfyller kravene til kraftoverføring og bremsing under komplekse arbeidsforhold.

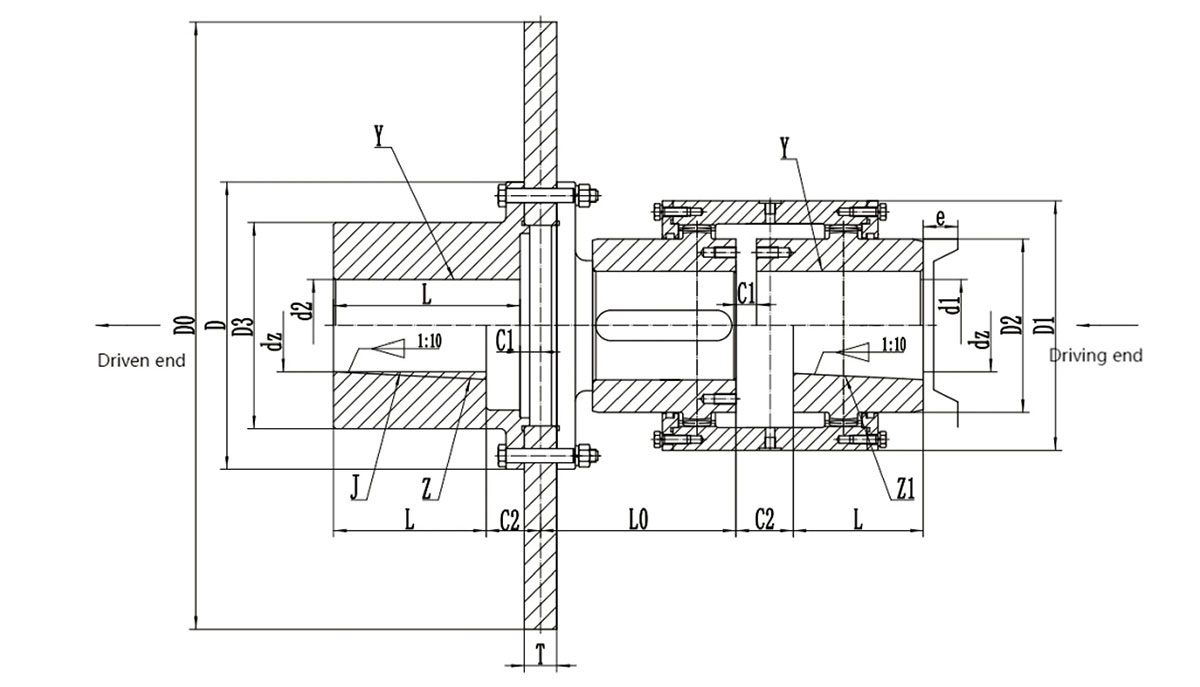

Strukturelle funksjoner:

1. Girstruktur med dobbel trommel: Har utmerket forskyvningskompensasjonsevne, som effektivt kompenserer for stor aksial feiljustering.

2. Optimalisert bremseskivearrangement: Bremseskiven er montert på den drevne enden av koblingen, med halvkoblingen som fullt ut bærer vekten, arbeidsbremsebelastningen og vibrasjonen av bremseskiven. Denne designen forbedrer inngrepsytelsen til trommelgirene betydelig under bremsing, og forbedrer stabiliteten til transmisjonssystemet.

3. Innsatsmonteringsdesign: Bremseskiven har en innsatsmontert struktur, slik at brukere raskt kan bytte ut bremseskiven uten å demontere transmisjonsutstyret, noe som reduserer vedlikeholdstiden betraktelig.

4. Kompakt struktur og varmeavledning: Den generelle strukturelle designen er vitenskapelig kompakt, og gir utmerkede kjøle- og varmeavledningsforhold for bremseskiven, og sikrer pålitelig ytelse under langvarig drift med høy intensitet.

Kjernefordeler:

1. Høy sikkerhet: Det maksimale bremsemomentet til koblingen er ikke begrenset av dens egen strukturelle styrke, noe som sikrer sikker og pålitelig ytelse.

2. Sterk belastningskapasitet: Spesielt egnet for tunge applikasjoner med hyppige endringer i belastning, hastighet og retning.

3. Allsidige konfigurasjoner: Tilbyr ulike kombinasjoner av akselhull (f.eks. Y-Y, J1-J1, Z-Z, Z1-Z1, etc.) for å tilpasse seg ulike industrielle grensesnittkrav.

Tekniske spesifikasjoner:

1. Nominelt dreiemoment (T _n ): 630 N.m til 112.000 N.m.

2. Tillatt hastighet (n): 1200 r/min til 4000 r/min (avhengig av spesifikk modell).

3. Maksimalt bremsemoment (T _m ): Bør ikke overstige to ganger det nominelle dreiemomentet (dvs. T _m ≤ 2T _n ).

4. Størrelser: Dekker ulike størrelser fra GAPK1 til GAPK14, som kan tilpasses et bredt spekter av akselhulldiametre.

Bruksområder: Denne produktserien er mye brukt i tung maskinindustri med ekstremt høye krav til transmisjonspresisjon og bremsepålitelighet, inkludert: Metallurgisk og gruveutstyr; Løfte- og havnemaskineri; Vannsparings- og papirfremstillingsutstyr.
