GC trommelgirkobling (Q/YG 13010X-2018)

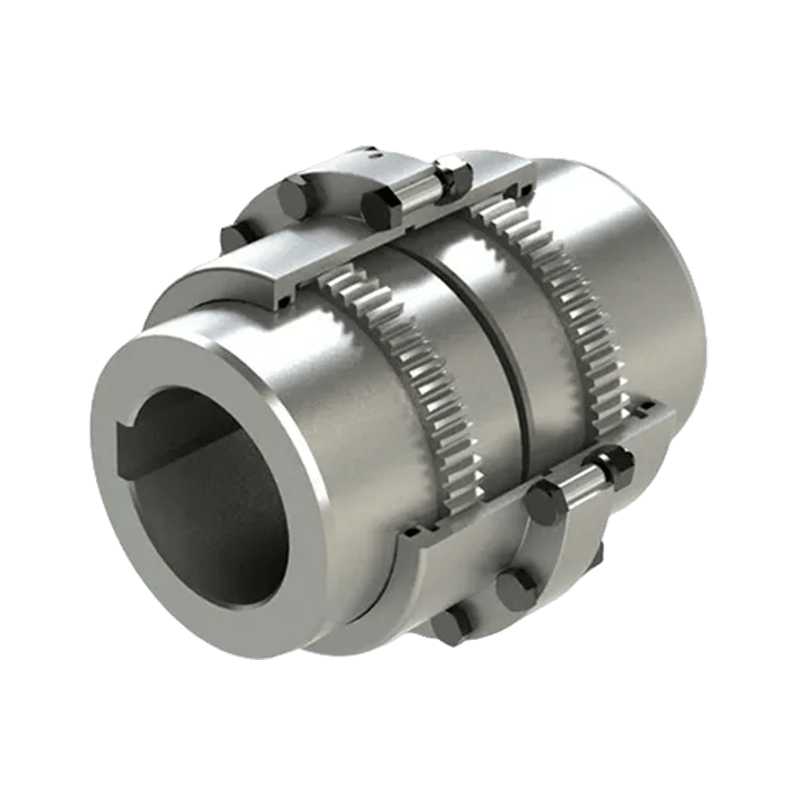

Produktoversikt: GC-type trommelgirkopling (standard: Q/YG 13010X-2018) er en robust og effektiv mekanisk overføringsenhet spesielt designet for å overføre dreiemoment mellom to aksler samtidig som den kompenserer for radielle, aksiale og vinkelfeil. Dette produktet er mye brukt i ulike industrielle applikasjoner som krever ekstremt høy dreiemomentoverføringsnøyaktighet på grunn av dets overlegne pålitelighet og holdbarhet.

Nøkkelfunksjoner:

1. Høy belastningskapasitet: Denne koblingen er presisjonskonstruert og tåler ekstremt høye dreiemomentbelastninger, noe som gjør den ideell for tunge industrielle miljøer som gruver, stålverk og kraftproduksjon.

2. Utmerket fleksibilitet: Den unike fleksible designen tillater vinkel-, parallell- og aksialforskyvning mellom de to akslene, noe som effektivt reduserer belastningen på det tilkoblede utstyret og minimerer risikoen for for tidlig utstyrssvikt.

3. Robust og slitesterk struktur: Konstruert av høykvalitets stål eller legeringsmaterialer, kan den fungere stabilt under tøffe forhold med ekstreme temperaturer, korrosive miljøer og alvorlige vibrasjoner.

4. Enkel installasjon og vedlikehold: Installasjonsprosessen er enkel og intuitiv, noe som letter raskt oppsett. Samtidig minimerer dens robuste design vedlikeholdskravene, reduserer nedetiden effektivt og reduserer driftskostnadene.

5. Utmerket utskiftbarhet: GC-koblinger er vanligvis utformet for å kunne byttes ut med andre merker, noe som muliggjør utstyrsoppgraderinger eller utskiftninger uten vesentlige modifikasjoner.

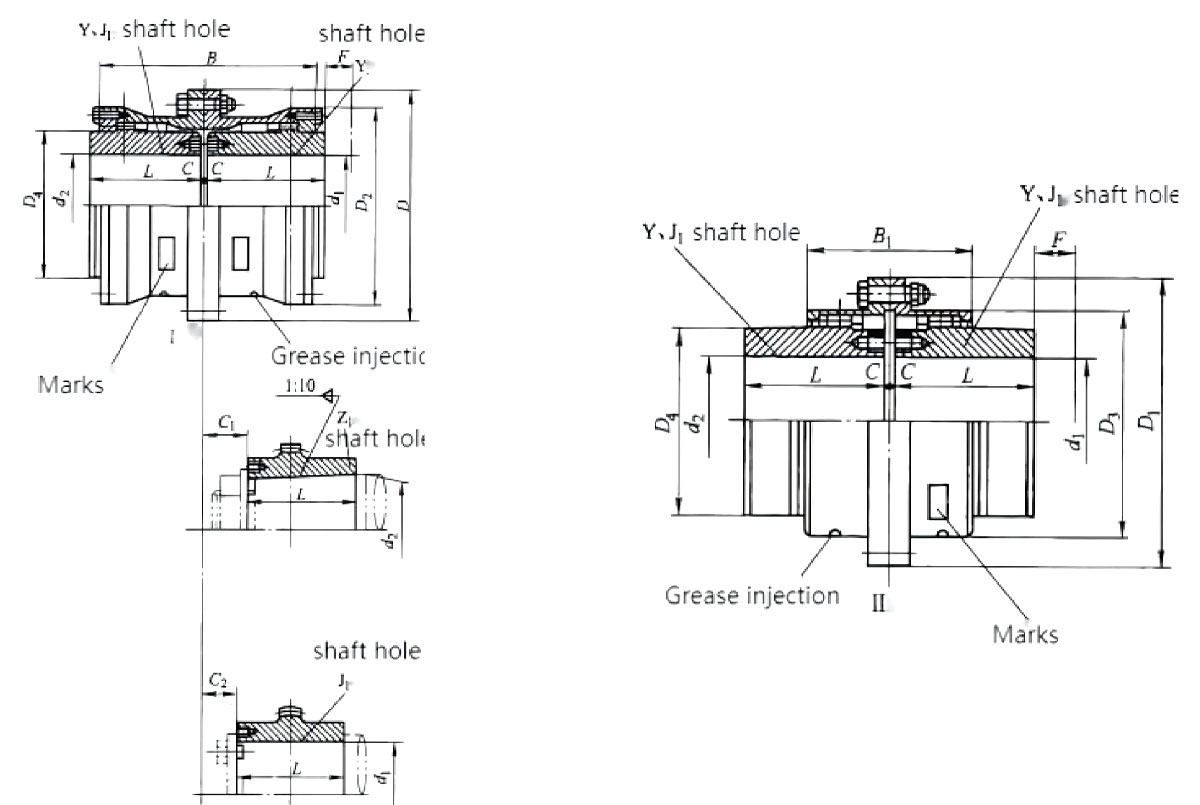

Strukturell design: GC-koblinger bruker presisjonsbearbeidede interne og eksterne tannprofiler.

1. Konfigurasjon av akselhull: Støtter ulike typer akselhull, inkludert Y, J1, Z1, etc., for å tilpasses ulike industrielle krav til akselendekoblinger.

2. Smøresystem: Huset er designet med dedikerte oljeinjeksjonshull for å sikre tilstrekkelig smøring av tannoverflatene, og forlenger levetiden.

4. Tilkoblingsmetode: Høyfaste bolter brukes for å koble de to halvkoblingene sikkert, noe som resulterer i en kompakt og stabil struktur.

Tekniske spesifikasjoner: GC-serien med koblinger dekker et bredt spekter av størrelser (GC1 til GC24) fra små til ekstra store, og oppfyller overføringsbehov i ulike skalaer:

1. Nominelt dreiemoment (T _n ): Rekkevidde fra 800 N·m til 1 400 000 N·m.

2. Tillatt hastighet ([n]): Opptil 7500 r/min (avhengig av modell).

3. Gjeldende akseldiameter (d ₁ , d ₂ , d _z ): Egnet for aksler med diametre fra 12 mm til 520 mm.

Typiske bruksområder: På grunn av deres høye ytelse, er GC-type trommelgirkoblinger mye brukt i mekaniske transmisjonssystemer i følgende bransjer:

Metallurgisk utstyr og gruvemaskineri

Løfte- og havnemaskineri

Vannsparingsutstyr og papirfremstillingsmaskiner

Kompressor-, pumpe- og turbindrev
