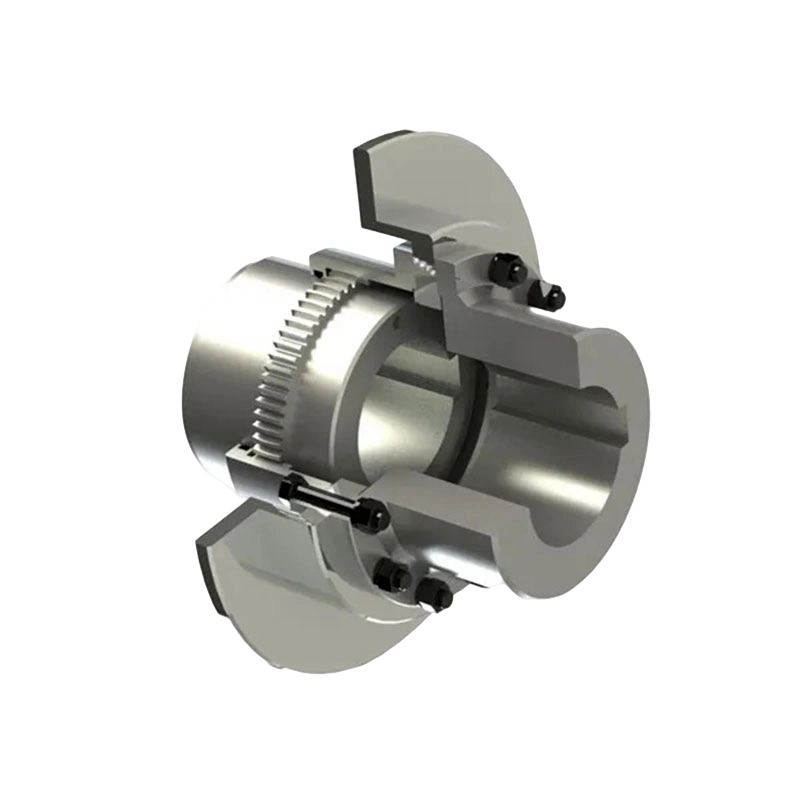

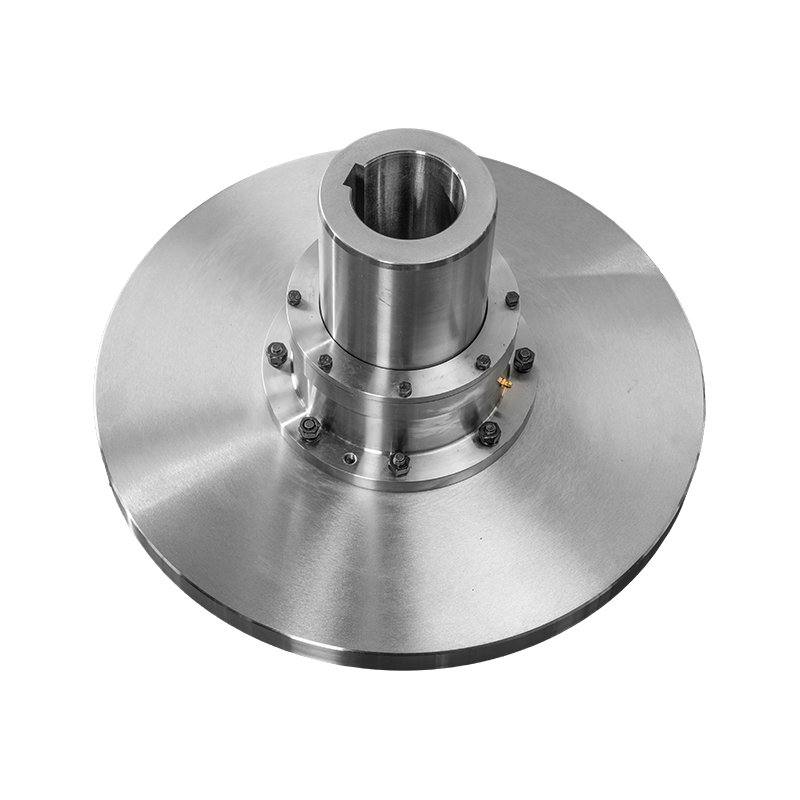

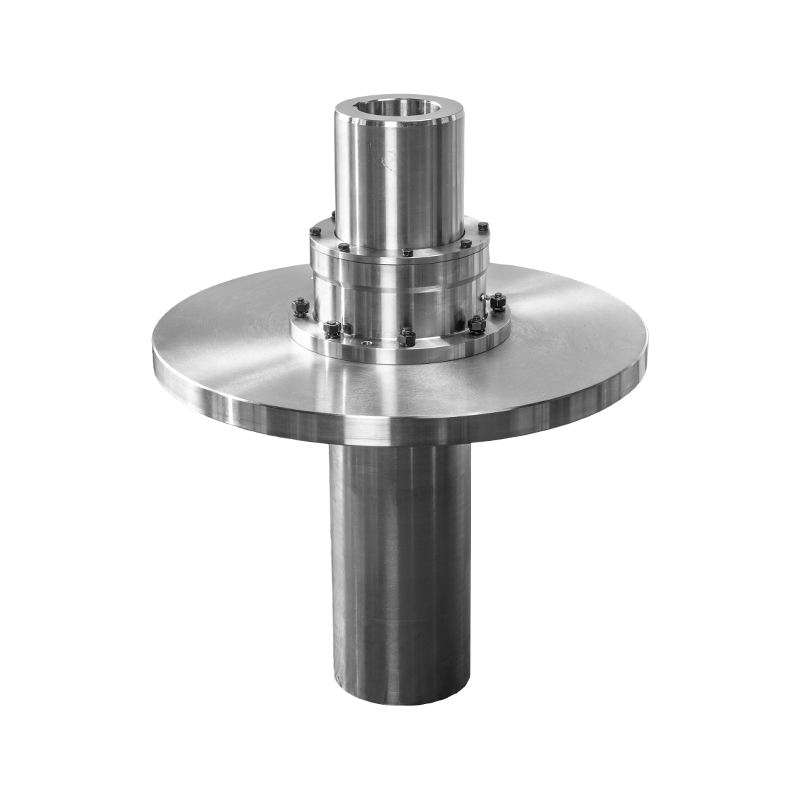

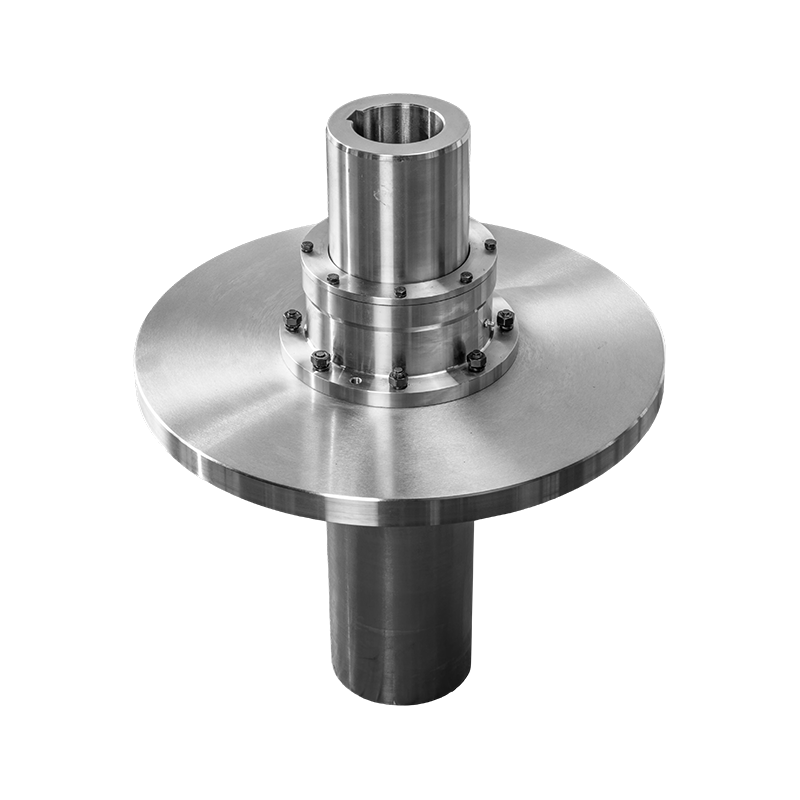

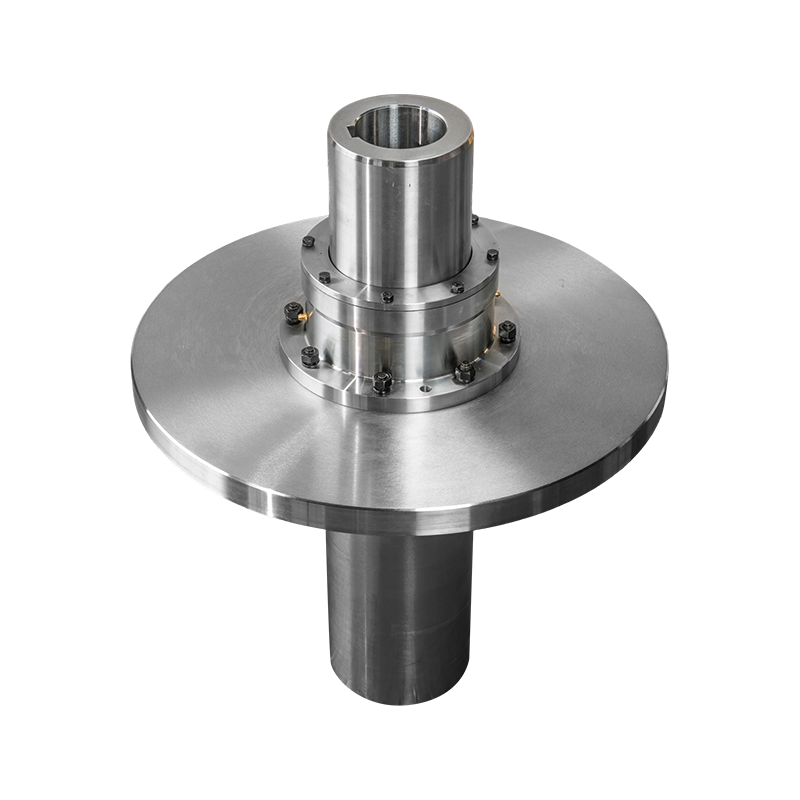

GCP Trommelgirkobling med bremseskive (Q/YG 13012X-2018)

Produktoversikt: GCP-type trommelgirkobling med bremseskive (standard: Q/YG 13012X-2018) representerer en høy grad av integrering i moderne kraftoverføringsteknologi. Den integrerer kraftig trommelgiroverføringsteknologi med skivebremsefunksjonalitet. Denne hybriddesignen sikrer ikke bare ekstremt effektiv kraftoverføring, men gir også økt sikkerhet og presise nødstoppfunksjoner for komplekse industrielle kraftsystemer.

Kjernefunksjoner og fordeler:

1. Dobbel integrering av transmisjon og bremsing: Dette produktet oppnår både kraftoverføring og nødbremsing i en enkelt komponent. Denne integrerte løsningen optimaliserer plassutnyttelsen betydelig og forenkler installasjonen i ulike industrielle omgivelser.

2. Overlegen belastnings- og dreiemomentkapasitet: Ved å utnytte de iboende fordelene med trommelgirstrukturen kan denne serien skryte av ekstremt høy dreiemomenttetthet, som lett oppfyller de strenge kravene til tungt maskineri som opererer under kontinuerlig høy belastning.

3. Presis Motion Control: Den integrerte bremseskiven lar operatører nøyaktig kontrollere rotasjonsbevegelsen til maskineriet, noe som sikrer en rask og sikker respons fra kraftsystemet, enten for hastighetsjusteringer under normal drift eller øyeblikkelig bremsing i nødssituasjoner.

4. Høy pålitelighet under ekstreme forhold: Den robuste strukturen og høykvalitetsmaterialene til hele maskinen er designet spesielt for tøffe industrielle miljøer. Dens holdbarhet sikrer ekstremt lav vedlikeholdsfrekvens under langvarig drift, noe som forbedrer systemets oppetid og generell produktivitet.

Arbeidsprinsipp: Under normale driftsforhold overfører koblingen effektivt dreiemoment mellom de to akslene gjennom presis trommelformet girinngrep, noe som sikrer jevn kraftflyt. Når systemet mottar en stoppkommando eller går inn i en nødtilstand, griper bremseskiven inn, og genererer et kraftig bremsemoment gjennom friksjon, som får de roterende delene til å bremse raskt og kontrollert til de stopper helt.

Nøkkel tekniske spesifikasjoner: GCP-serien tilbyr ulike modeller (GCP1 til GCP14) for å møte ulike dreiemomentkrav:

1. Nominelt dreiemoment (T _n ): Dekker et bredt område fra 800 N·m til 180 000 N·m.

2. Tillatt hastighet ([n]): Opptil 4000 r/min (avhengig av modell).

3. Bremseskivespesifikasjoner (D ₀ ): Tilbyr en rekke standard skivediametre fra 315 mm til 1000 mm.

4. Akselhulltilpasning: Støtter ulike akselhullskoblingstyper som Y, J1 og Z1, tilpasset et bredt spekter av akseldiametre.

Bransjeapplikasjonsscenarier:

1. Tungt industrielt maskineri: Som knusere, store blandere og ekstrudere, som krever pålitelig overføring og nødsikkerhetsbeskyttelse.

2. Materialhåndteringssystemer: Brukes i transportbånd, vinsjer og kraner for presis lastkontroll.

3. Gruveutstyr: Yter utmerket i gruvetransportsystemer og gravemaskineri i ekstreme miljøer.

4. Marine fremdriftssystemer: Brukes til å koble sammen motorer og propellaksler, og integrerer nødbremsefunksjoner for å forbedre operasjonell fleksibilitet og sikkerhet.

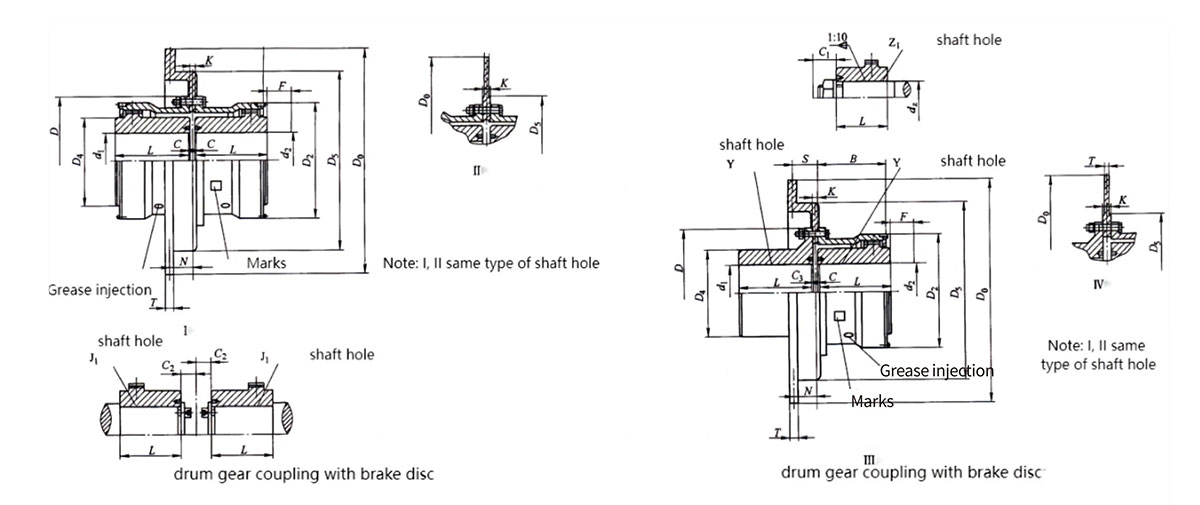

Strukturelle designfunksjoner: Dette produktet har en bremseskivestruktur av patrontype og er utstyrt med en dedikert oljeinjeksjonsport for enkelt vedlikehold av smøring uten å demontere hoveddelen. Tykkelsen, forskyvningen og installasjonsdimensjonene til bremseskiven er alle omhyggelig beregnet for å sikre nøyaktig matching med forskjellige modeller av skivebremser.
