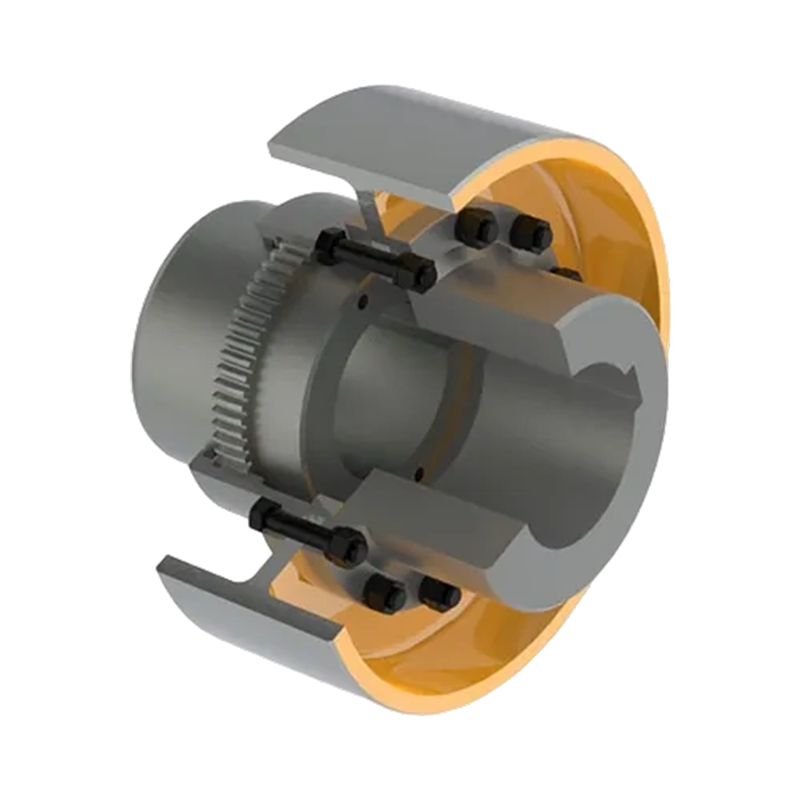

GCL Trommelgirkobling med bremsehjul (Q/YG 13011X-2018)

Produktoversikt: GCL-type trommelgirkopling med bremsehjul (standard: Q/YG 13011X-2018) er en innovativ overføringsløsning som perfekt integrerer høyeffektiv trommelgiroverføringsteknologi med bremsefunksjon. Mens den oppnår høy dreiemomentoverføring, gir denne koblingen presis kontroll og retardasjons-/stoppfunksjoner for rotasjonsbevegelsen til industrielt utstyr gjennom sin integrerte bremsehjulstruktur.

Kjernedesignfunksjoner:

1. Integrert overføring og bremsing: Dette systemet integrerer sømløst overføringseffektiviteten til en girkobling med kontrollfunksjonen til et bremsehjul, og gir en omfattende løsning for kraftoverføring og bevegelseskontroll i tungt industrielt maskineri.

2. Høyytelses trommelgir: Den innvendige girseksjonen er laget av høyfaste materialer som legert stål, med utmerket fleksibilitet for effektivt å kompensere for aksial feiljustering (radial, aksial og vinkel), og dermed redusere belastningen på det tilkoblede utstyret.

3. Nøyaktig bremsekontroll: Den integrerte bremsehjuldesignen lar utstyret raskt bremse eller stoppe helt i henhold til drifts- eller sikkerhetskrav, noe som øker sikkerheten og fleksibiliteten til transmisjonssystemet betydelig.

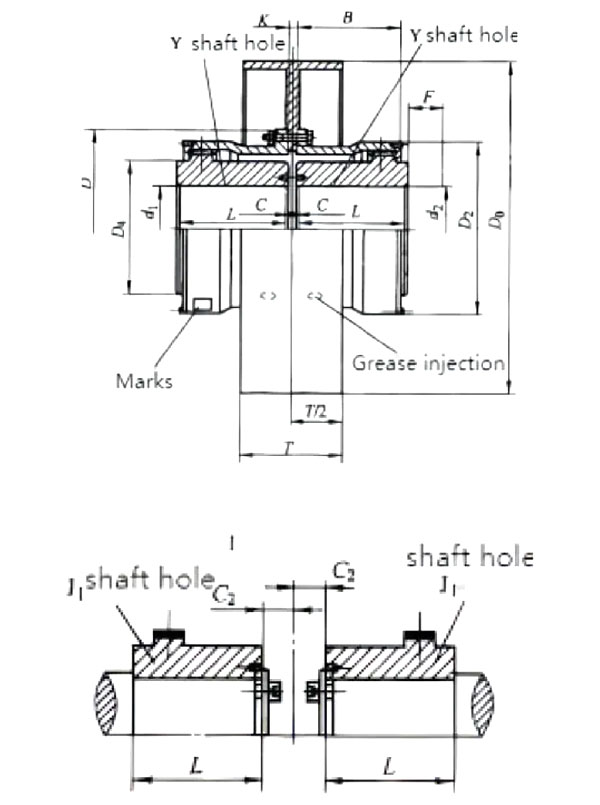

4. Diverse strukturelle former: Som vist på de tekniske tegningene, tilbyr denne serien to hovedkonstruksjonsarrangementer: GCL-I og GCL-II, for å tilpasse seg ulike plass- og installasjonskrav.

5. Praktisk smøresystem: Huset er utstyrt med en dedikert oljeinjeksjonsport for enkelt rutinemessig smørevedlikehold, noe som sikrer langsiktig pålitelighet av girtennene.

6. Tekniske spesifikasjoner og parametere: GCL-seriens koblinger dekker en rekke spesifikasjoner fra GCL1 til GCL14, og oppfyller et bredt spekter av industrielle dreiemomentkrav:

1. Nominelt dreiemoment (T _n ): Bredt område, fra 800 N·m til 180 000 N·m.

2. Tillatt hastighet ([n]): Opptil 4000 r/min (avhengig av spesifikasjoner).

3. Bremsehjulets diameter (D ₀ ): En rekke standard bremsehjulstørrelser er tilgjengelige, med diametre fra 160 mm til 800 mm.

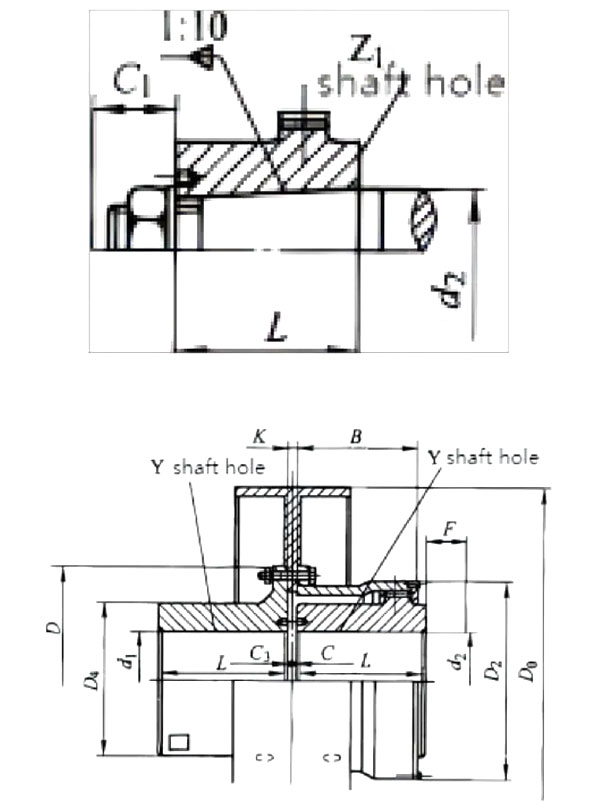

4. Akselhullkompatibilitet: Støtter ulike akselhulltyper som Y, J1 og Z1, med et bredt spekter av kompatible akseldiametre (minimum 12 mm, maksimum opptil 260 mm).

Søknadsverdi og felt: På grunn av sin kombinasjon av kraftig transmisjon og presise bremseegenskaper, er dette produktet et ideelt valg for utstyr innen følgende felt med ekstremt høye krav til sikkerhet og holdbarhet:

1. Transportsystemer: Som driv og nødbremsing av store transportbånd.

2. Tungt maskineri: Inkludert knusere, blandere, møller, etc.

3. Spesialutstyr for industri: Mye brukt i metallurgi, gruvedrift, heising, havne- og vannbevaringsmaskineri.

Installasjon og vedlikehold: Denne koblingen har en brukervennlig design, som forenkler installasjonsprosessen og tar sikte på å minimere utstyrets nedetid. Regelmessige visuelle inspeksjoner og fettpåfylling kan effektivt forlenge systemets levetid og redusere de totale driftskostnadene.
