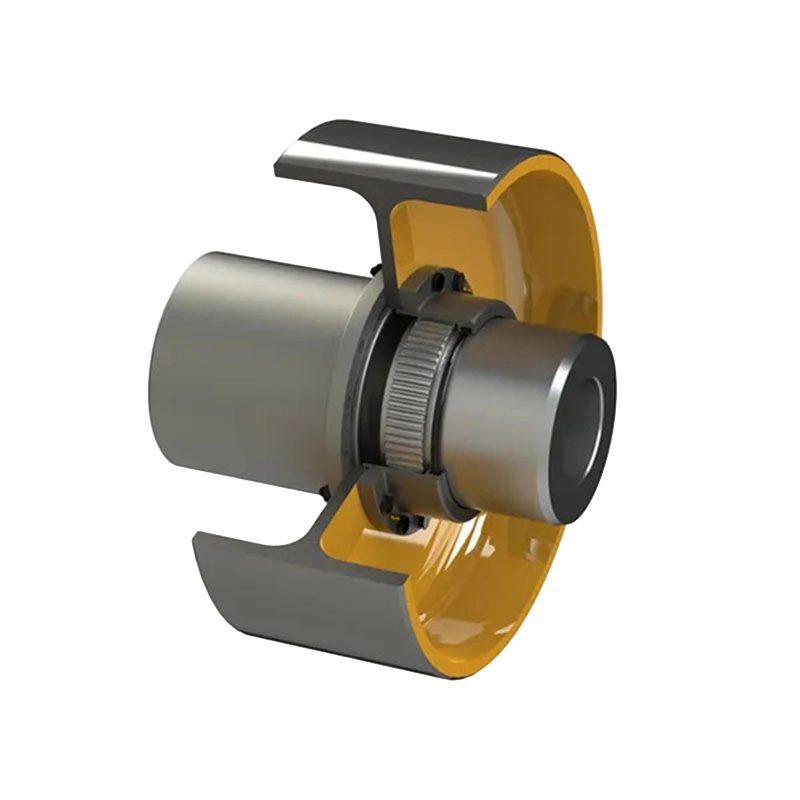

GBLZ Trommelgirkobling med bremsehjul (Q/YG 11005X-2018)

Produktoversikt:
GBLZ-seriens trommel-gir-kobling med bremsehjul representerer fronten innen maskinteknisk innovasjon, og kombinerer tradisjonelle trommel-gir-koblingsdesign med avansert bremseteknologi. Konstruert for å levere både effektiv dreiemomentoverføring og presise bremseevner i industrielle applikasjoner, er dette produktet det ideelle valget for miljøer hvor kravene til sikkerhet, effektivitet og pålitelighet er eksepsjonelt høye.

Nøkkelfunksjoner og fordeler:

1. Eksepsjonell dreiemomentoverføring og feiljusteringskompensasjon: Koblingen har en robust trommel-gir-design med innvendige tannhjul som sikrer sømløs dreiemomentoverføring mellom aksler. Denne strukturen støtter ikke bare høye dreiemomentbelastninger, men kompenserer også for vinkelmessige, radielle og aksiale feiljusteringer, og reduserer dermed mekanisk belastning og forlenger utstyrets levetid.

2. Integrert presisjonsbremsefunksjon: En unik egenskap ved dette produktet er den direkte integreringen av et bremsehjul i koblingsmekanismen. Denne innovative designen muliggjør kontrollert retardasjon eller stopp – enten det er for gradvise bremser under rutineoperasjoner eller umiddelbare stans i nødssituasjoner – og gir presis hastighetskontroll og øker sikkerheten betydelig.

3. Høykvalitets materialer og holdbarhet: Produsert med høyverdig stål eller legert stål, viser produktet eksepsjonell holdbarhet, korrosjonsbestandighet og pålitelighet, selv under tunge belastningsforhold.

4. Praktisk installasjon og vedlikehold: Takket være sin modulære og brukervennlige design integreres koblingen sømløst i eksisterende systemer. Vedlikeholdsprosessen er enkel, og krever minimal nedetid for inspeksjon, reparasjon eller utskifting, og optimaliserer dermed den totale produktiviteten.

Viktige tekniske parametere:
I følge teknisk dokumentasjon og datablad består denne serien av ulike modeller fra GBLZ1 til GBLZ14. Nøkkelparametere inkluderer:

Nominelt dreiemoment (Tn): Fra 0,63 kN·m (GBLZ1) til 125 kN·m (GBLZ14).
Tillatt hastighet ([n]): Opptil 4000 r/min (GBLZ1), med større modeller – for eksempel GBLZ14 – vurdert til 950 r/min.
Borediameter (d1, d2, dZ): Støtter et bredt spekter av størrelser, med en maksimal konisk borediameter på opptil 220 mm.
Bremsehjuldiameter (D₀): Standardstørrelser inkluderer 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm og 800 mm.
Bremsehjulmasse og treghetsmoment: For eksempel har et 160 mm bremsehjul en masse på 2,83 kg, mens et 800 mm bremsehjul når en masse på 203 kg.

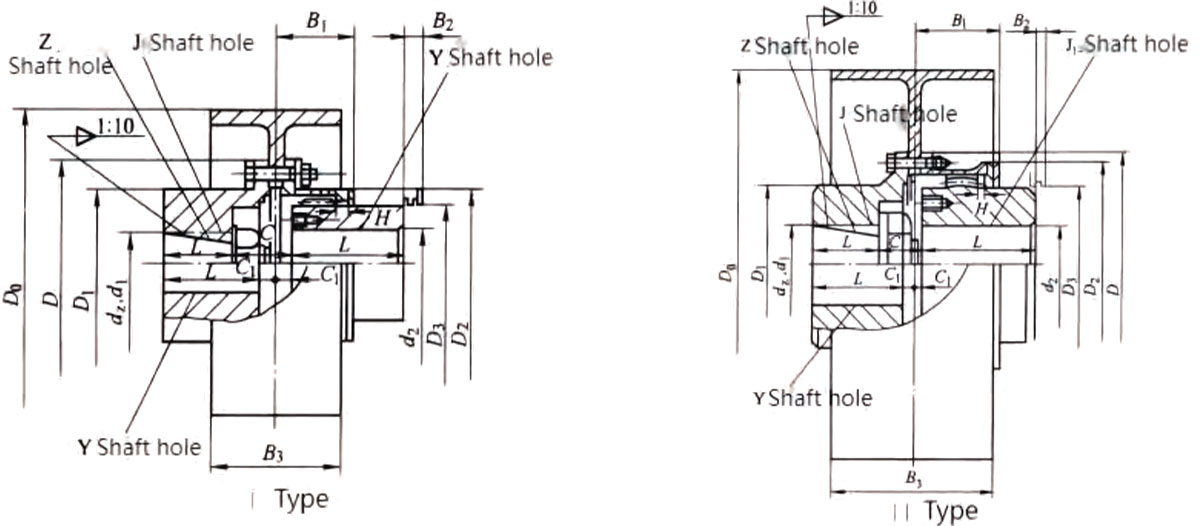

Strukturelle typer:
Dette produktet er tilgjengelig i to primære strukturelle typer (Type I og Type II) for å imøtekomme ulike installasjonskrav. I designet er dimensjon B₂ spesifikt utpekt som klaringsplassen som kreves for utskifting av tetninger.

Applikasjonsindustri:
GBLZ-koblingen, produsert av MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., er mye brukt i følgende bransjer:
- Metallurgisk utstyr og gruvemaskineri
- Løfte- og havneutstyr
- Vannbehandlingsutstyr og papirfremstillingsmaskiner
